3D-LEUCHTBUCHSTABEN & LED LOGOS
Inhalt
Ihre Vorteile
3D-LEUCHTBUCHSTABEN & LED LOGO
KONFIGURATOR
Hier können Sie eine Leuchtschrift aus Leuchtbuchstaben konfigurieren. Ein Preisbereich für Ihren Leuchtschriftzug wird sofort kalkuliert.
LICHT AUS/AN
ab 160,- €
*Der Preis für diese Konfiguration variiert aufgrund der Schriftart, Farbgebung und Logokomplexität. Alle Preise sind zzgl. 19% MwSt.3D-LEUCHTBUCHSTABEN & LED LOGO
MONTAGEANLEITUNGEN
Montageanleitung für
Einzelbuchstaben
Einzelbuchstaben mit fertiger LED-Installation. Vorteil: Die einfache Montage kann der Kunde selbst vornehmen. Für den Anschluss an den Stromkreis benötigen Sie einen Elektrofachkraft/ einen Elektriker.
Das bekommen Sie von uns
- Ihre einzeln beleuchteten 3D Buchstaben/ Ihr 3D Logo.
- Einen 12 V Trafo.
- Eine Bohrschablone im Maßstab 1:1 mit markierten Bohrlöchern und markierten Kabelauslässen
Bitte selbst besorgen
Zur Wand/ Fassade passende Befestigungselemente (z.B. Dübel & Schrauben)
Das sollten Sie zusätzlich bereitlegen:
- Wasserwaage
- Meterstab
- Bohrer
- Klebeband
- Körner und Hammer
1. Papierausdruck an der Wand befestigen
Befestigen Sie den mitgelieferten Papierausdruck Ihres Logos im Maßstab 1:1 genau an der Stelle der Wand, an der das Logo später sein soll. Sie benötigen dafür das Klebeband, die Wasserwaage und den Meterstab. Achten Sie auf eine gute Befestigung. Es ist wichtig, dass die Schablone nicht verrutscht.
2. Bohrpunkte durchklopfen
Wenn das Papier-Logo korrekt angebracht ist, klopfen Sie mit dem Hammer und dem Körner die auf dem Papier markierten Bohrpunkte durch. So, dass eine Markierung an der Wand entsteht, an der Sie später den Bohrer ansetzen. Pro Buchstabe sind das, je nach Größe, zwei bis fünf Bohrlöcher.

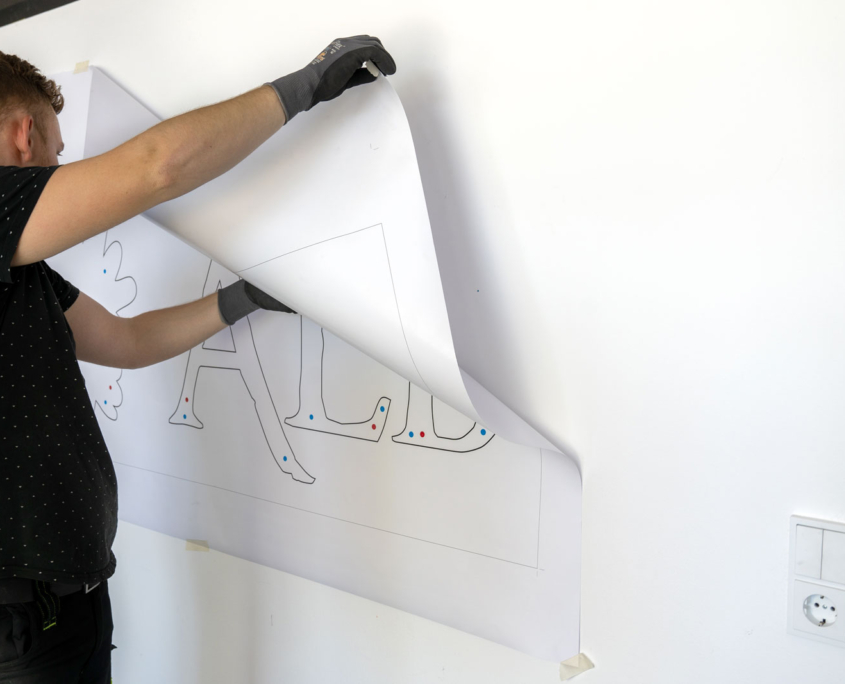

3. Schablone entfernen
Sobald Sie alle Bohrpunkte an die Wand übertragen haben, können Sie die Schablone abnehmen.
4. Löcher für Dübel bohren
Nun bohren Sie an allen markierten Stellen einen Befestigungsdübel an die Wand. Achten Sie darauf, dass der Dübel zur Wand passt.
5. Schrauben lösen
Lösen Sie die seitlichen Schrauben am Buchstaben.
6. Unterteile montieren
Befestigen Sie die Unterteile der Buchstaben einzeln an der Wand.
7. Abdeckung festschrauben
Befestigen Sie die Abdeckungen der Buchstaben wieder mit den seitlichen Schrauben.
8. Verkabeln
Nun verbindet der Elektriker Ihre individuelle Verkabelung (s.u.) per Trafo mit dem Hausstrom
Hinweise zu Verkabelung und Trafo
Verschiedene Möglichkeiten für die Verkabelung
- Einen Elektriker beauftragen, der die Verkabelung innerhalb einer Trockenbauwand schon vorbereitet.
- An den Kabelstellen komplett durch die Wand durchbohren und auf der Innenseite der Wand verkabeln. Sodass man von außen, wo das Logo angebracht ist, nichts sieht. Die eigentliche Verkabelung der Buchstaben untereinander findet auf der anderen Seite der Wand statt.
- Auf der Logoseite einen Kabelkanal setzen. Sie können sich selbst im Baumarkt einen Kabelkanal kaufen, und verkabeln dann innerhalb des Kabelkanals die Buchstaben untereinander. Jeder Buchstabe und auch jedes Element ( der Buchstabe i besteht beispielsweise aus zwei Elementen) hat ein eigenes Kabel. Diese Kabel können in Reihe oder auch parallel angeschlossen werden. In Reihe sind bis zu 150 Module möglich.
Mögliche Positionen des Trafo
Wir empfehlen, den Trafo an einer Stelle anzubringen, von wo aus er gut gewartet werden kann. Für die Position des Trafo können mit uns individuelle Absprachen getroffen werden. Zum Beispiel:
- An der Innenwand hinter dem Logo
- An der Außenwand, in einem der Buchstaben verbaut.
Grundsätzlich können wir die Verkabelung so vorbereiten, wie es für Sie optimal ist.

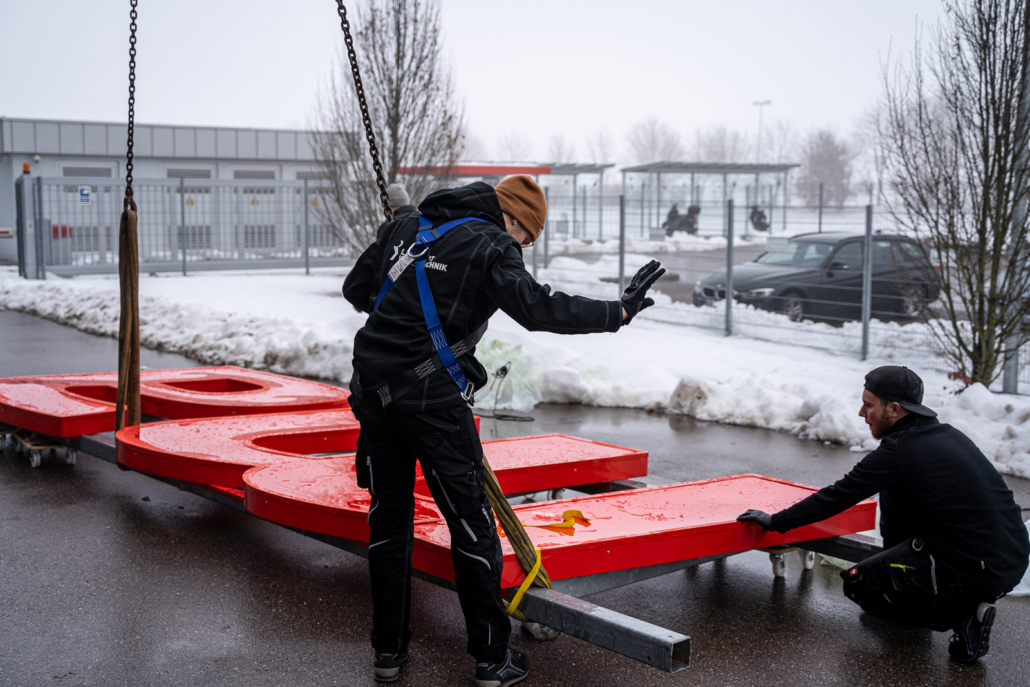

Montageanleitung für
vormontierte Buchstaben auf Montageschiene
Vorinstallierte Baugruppe mit fertiger Verkabelung. Vorteil: Die einfache Montage kann der Kunde selbst vornehmen.
Das bekommen Sie von uns
- Ihre 3D Buchstaben/ Ihr 3D Logo fertig montiert und verkabelt auf einer lackierten Montageschiene.
- Inklusive Zuführungskabel 12V und dem passenden Trafo.
Bitte selbst besorgen
- Zur Wand/ Fassade passende Befestigungselemente (z.B. Dübel, Schrauben etc.).
- Zeitschaltuhr zur Steuerung der Leuchtzeiten (idealerweise vom Elektriker besorgen lassen).
- Nach der Befestigung muss ein Elektriker den Anschluss der Anlage an den Hausstrom durchführen.
Das sollten Sie zusätzlich bereitlegen:
- Wasserwaage
- Meterstab
- Bohrer
1. Montageschiene Einmessen
Messen Sie die Montageschiene an der Wand oder Fassade ein.
2. Bohrlöcher markieren
Markieren Sie die Bohrlöcher an der Wand.
3. Baugruppe montieren
Montieren Sie die gesamte Baugruppe an die Wand.
4. Kabel positionieren
Die vorgesehene Position des Kabels wurde bereits vorab im Korrekturabzug mit Ihnen abgestimmt .
5. Anschließen
Lassen Sie vom Elektriker das 12 Volt Kabel an den mitgelieferten Trafo anschließen und mit dem Hausstrom verbinden.
Tipp: Zeitschaltuhr
Lassen Sie eine astronomische Zeitschaltuhr in den Sicherungskasten montieren. Diese berücksichtigt die täglichen Sonnenauf- und untergangszeiten. So haben Sie ohne Aufwand und mit nur geringen Kosten übers Jahr hinweg immer zur richtigen Uhrzeit ein beleuchtetes Logo.
Wartungsempfehlung
Wir empfehlen für die Wartung Ihres beleuchteten 3D Logos eine jährliche Reinigung innen und außen mit einem feuchten Frotteetuch. Dafür bitte nur etwas warmes Wasser und ein wenig Spülmittel verwenden. Außerdem sollten Sie regelmäßig Klemmverbindungen, Leitungen und Befestigungstechnik prüfen.
3D-LEUCHTBUCHSTABEN & LED LOGO

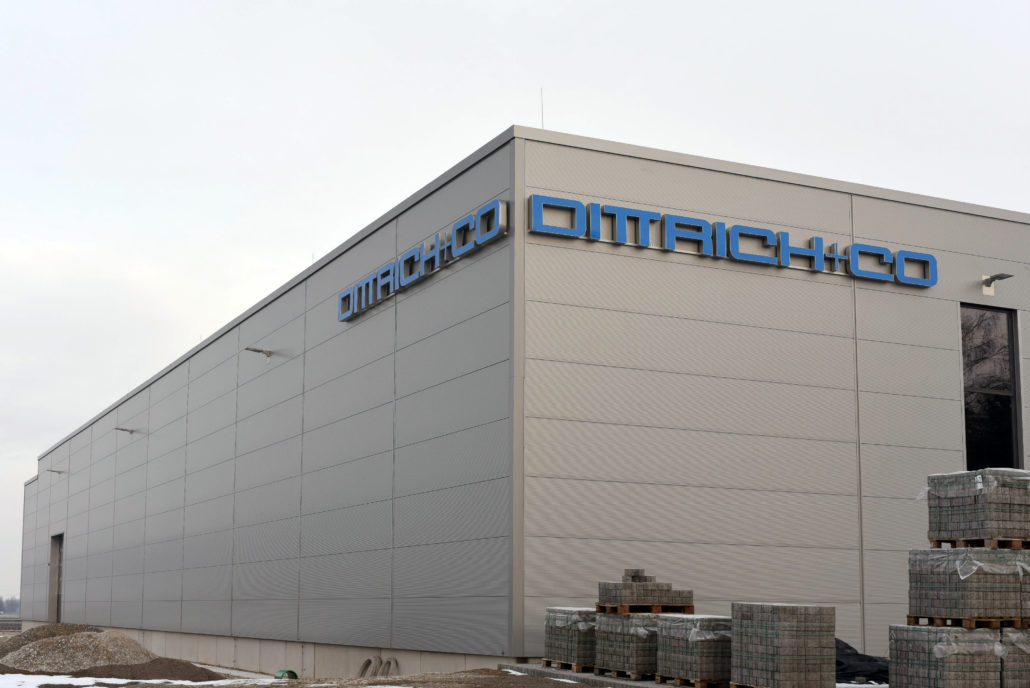

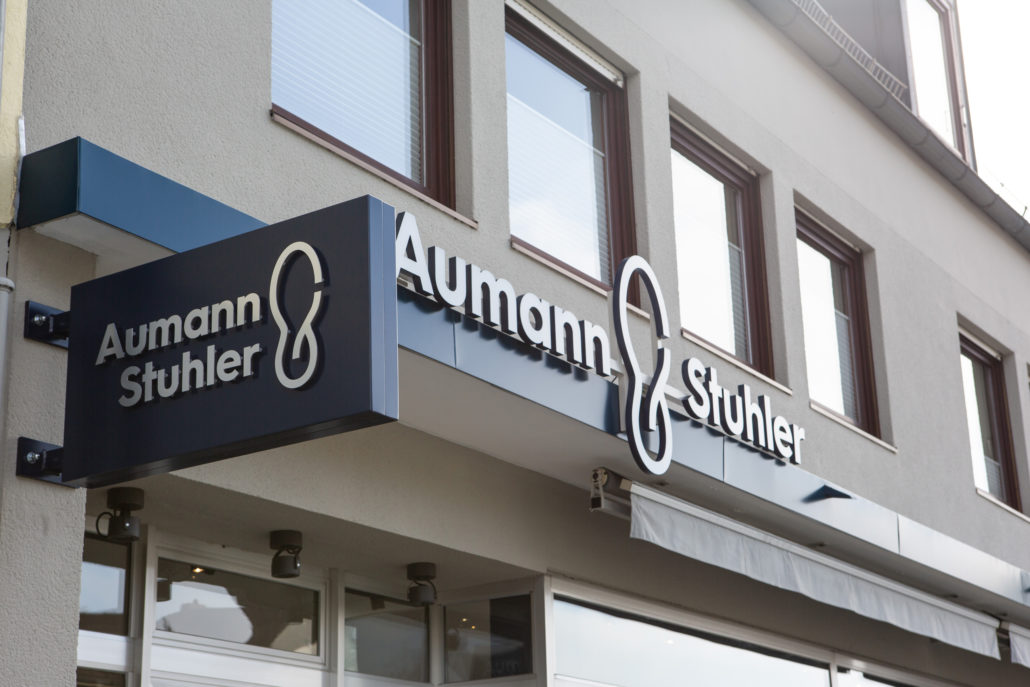

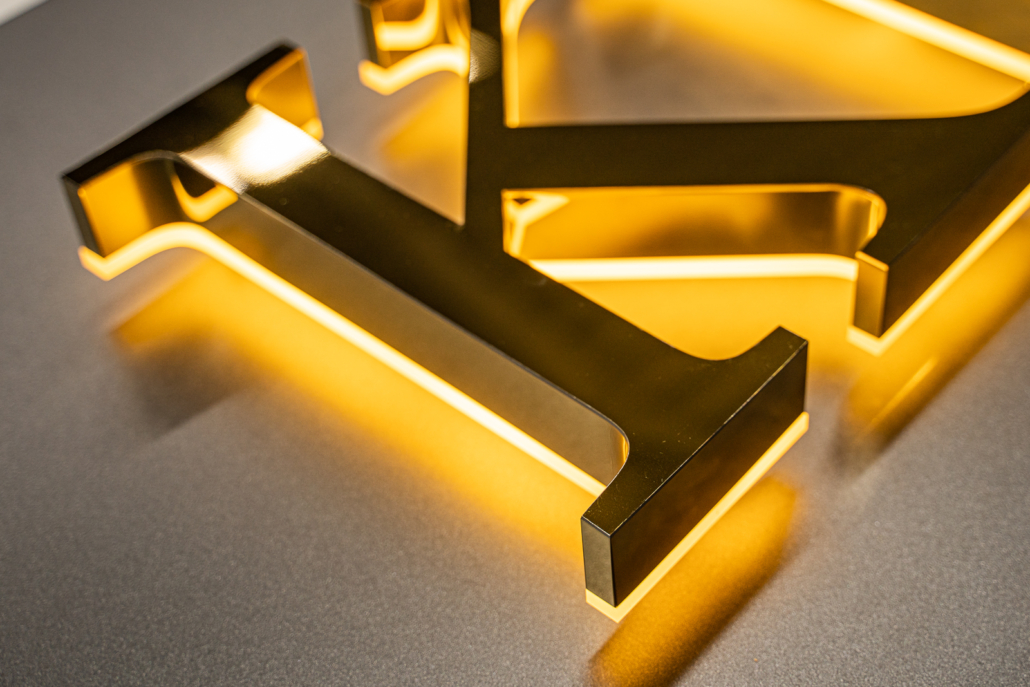

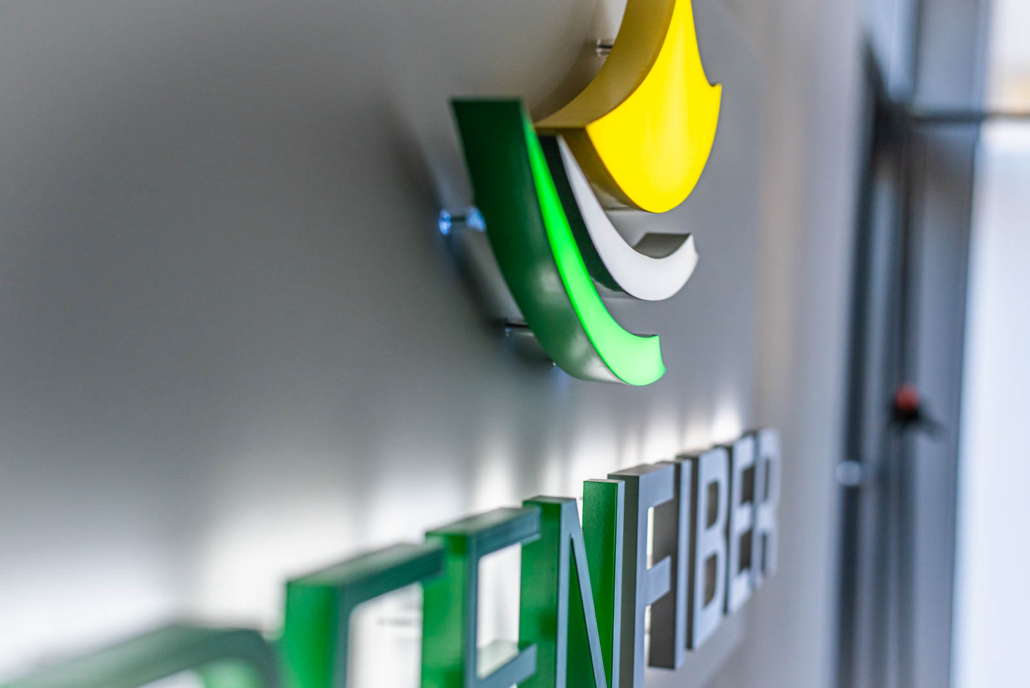

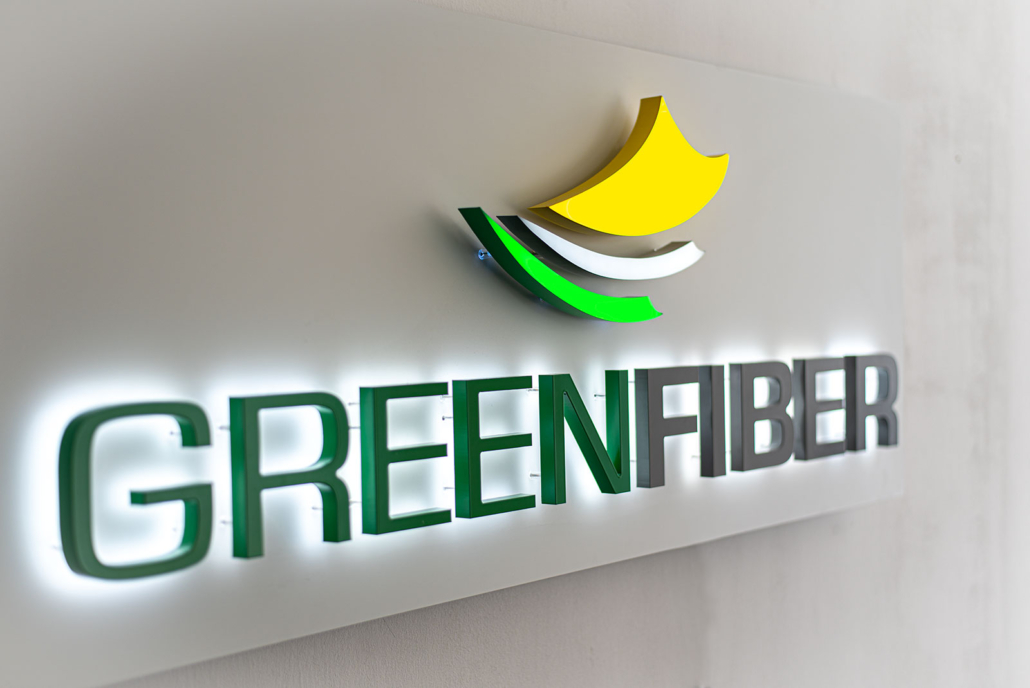

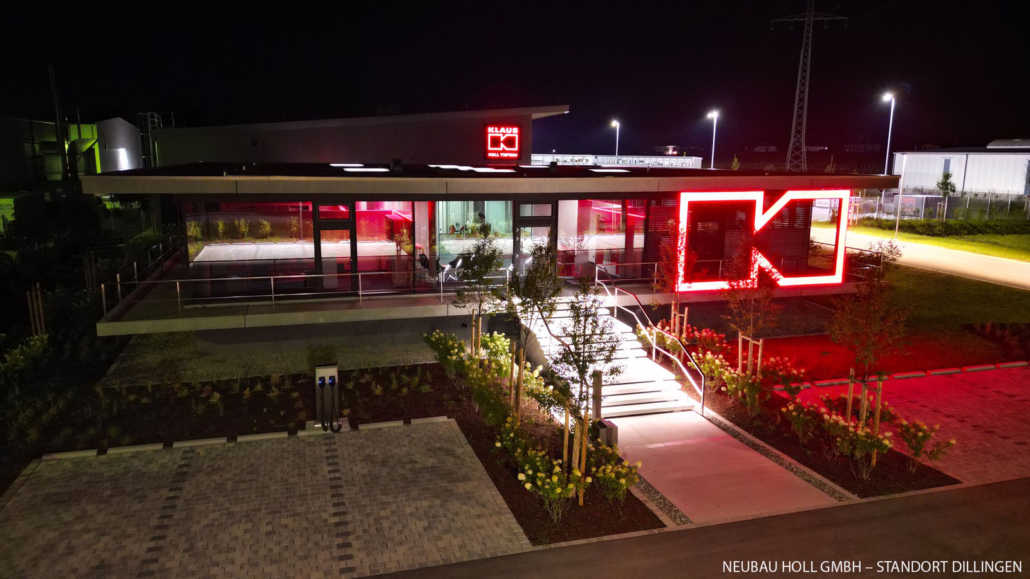

BEISPIELBILDER & REFERENZEN

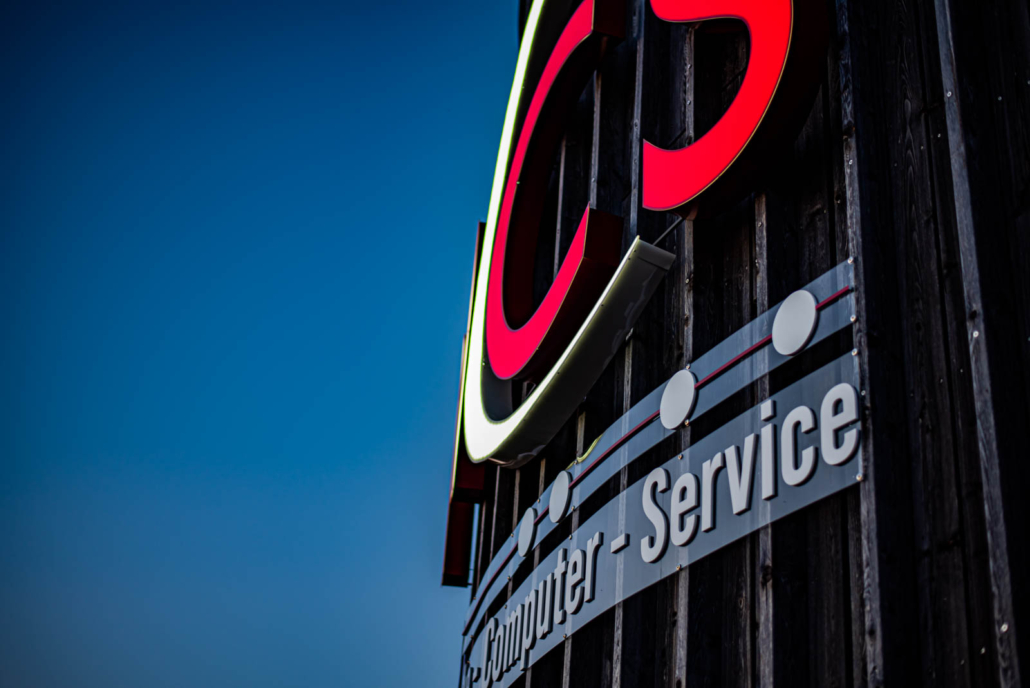

Weitere Infos zu unseren Leuchtschriften aus Leuchtbuchstaben
Sie sind noch unschlüssig, welche Leuchtschrift-Bauform für Ihren Anwendungsfall am besten geeignet ist? Im Wesentlichen unterscheidet man für einen individuellen Schriftzug zwischen der Art der Beleuchtung und der Bauweise. Leuchtbuchstaben fertigen wir z.B. frontleuchtend, rückleuchtend, seitenleuchtend oder als Kombination. Bei der Bauform können Sie zwischen eher tiefen Profilbuchstaben für einen stärkeren 3D-Effekt des Schriftzugs oder flacheren und filigraneren Acrylbuchstaben wählen. Alle Bauformen sind sowohl für den Inneneinsatz, als auch für den Außenbereich geeignet. Je nach Einsatzzweck und Größe der sind unterschiedliche Bauformen empfehlenswert:
Grundsätzliche Unterschiede der Bauformen
Acryl LED Buchstaben sind besonders schlank und flach gebaut und leuchten auffallender als LED-Profilbuchstaben. Sie wirken elegant und modern und eigenen sich z.B. als Beschriftung von Eingängen, Geschäften, Einfahrten, Werbetafeln usw.
LED Profilbuchstaben wirken mit der größeren Bautiefe eher als dreidimensionale “Körper”. Man verwendet LED Profilbuchstaben eher für große Leuchtschriften, die auch aus größerer Entfernung gut lesbar sein sollen, also z.B. zur Beschriftung von großen Gebäuden, Hallen usw.
Für viele Einsatzzwecke eignen sich sowohl Acryl LED Buchstaben also auch LED-Profilbuchstaben. Vergleichen Sie in diesem Fall die gewünschte Bautiefe, die Art der Beleuchtung (siehe Nachtansicht und Beispielfotos) und den Preis.
Leuchtbuchstaben, Logos und viele weitere Formen für einen individuellen Leucht-Schriftzug
Durch die moderne CNC Fertigung lassen sich neben Buchstaben auch filigrane Formen und Logos umsetzen. Formen und Lackierung der Leuchtbuchstaben setzen wir exakt nach Ihrer Logodatei um.
Achten Sie auf die Unterschiede:
- Bautiefen
- Mögliche Höhe der Leuchtbuchstaben
- Art der Beleuchtung
- Preis
Nachfolgend haben wir alle wichtigen Infos zu den verschiedenen Bauformen zusammengestellt.

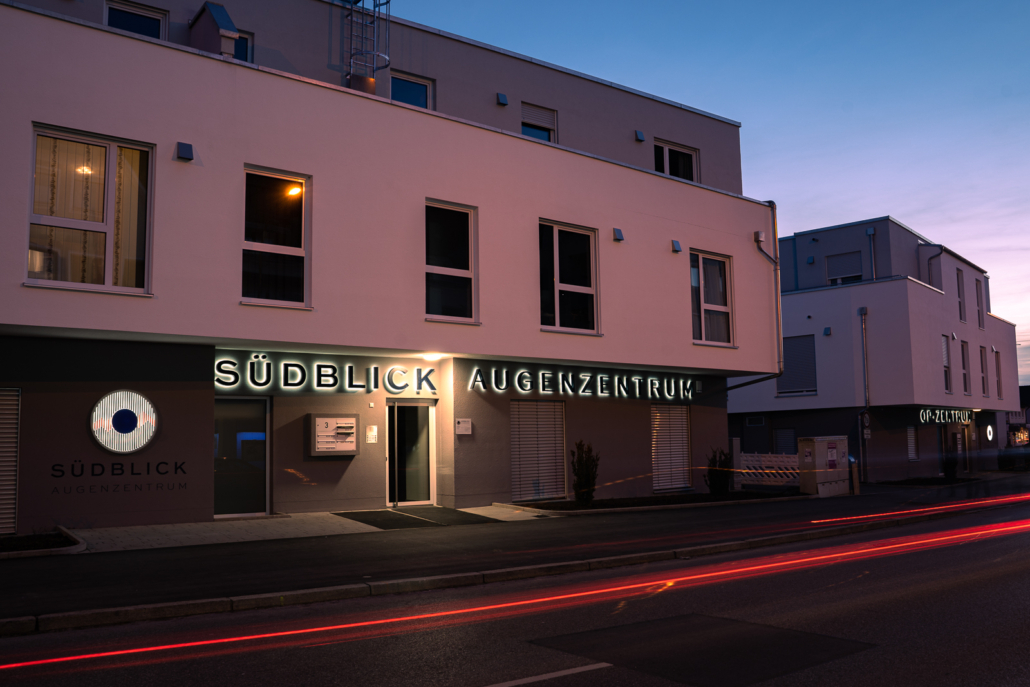

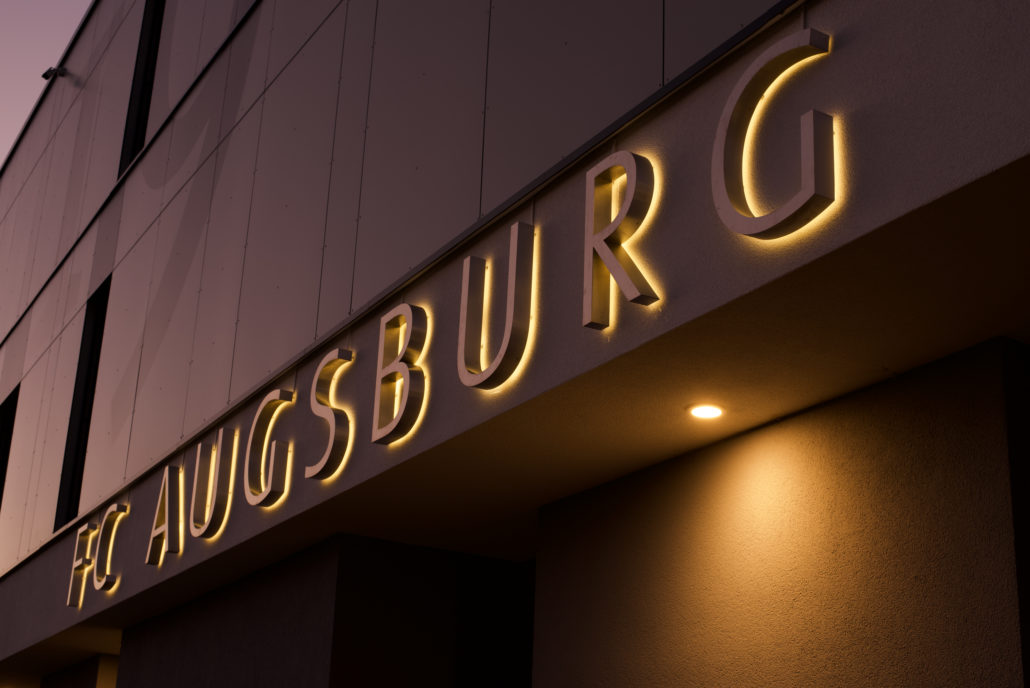

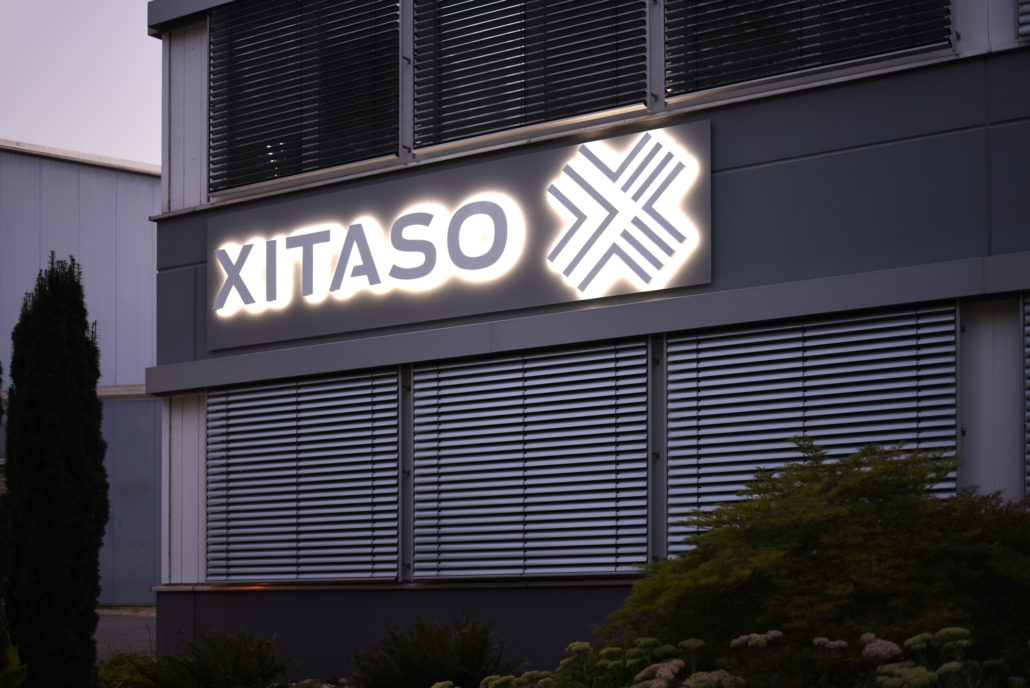

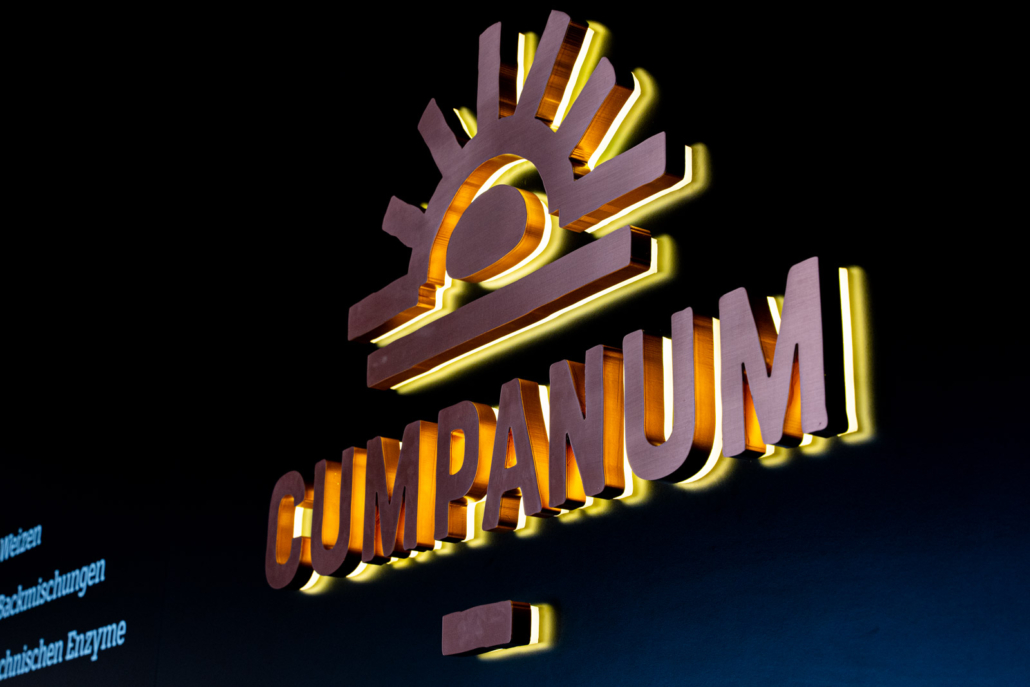

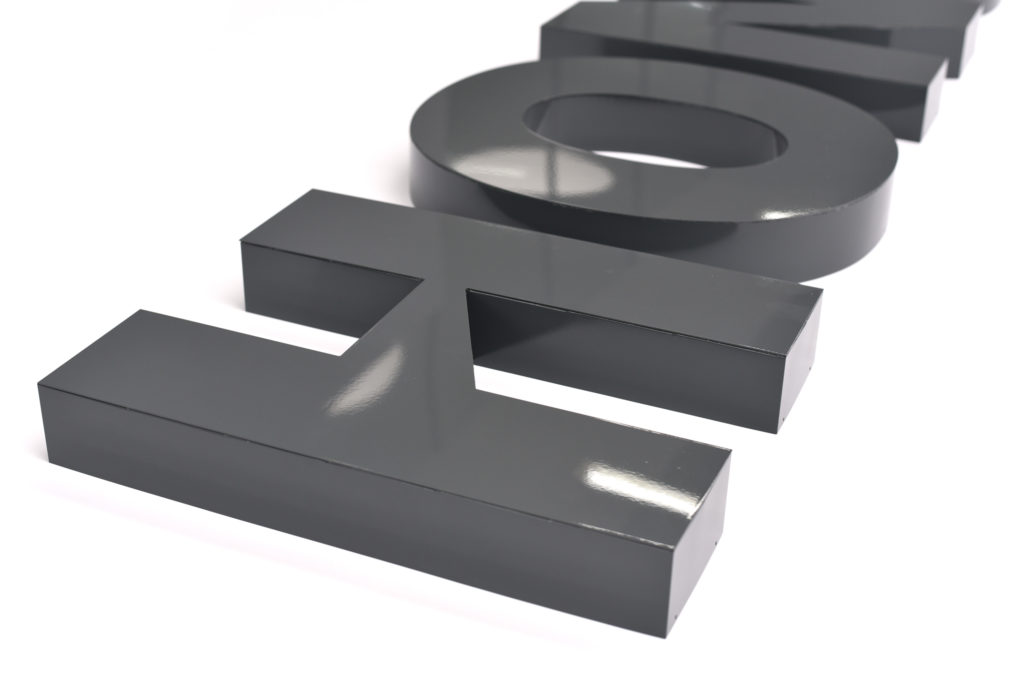

“PROFIL 3” LED Profilbuchstaben
Rückleuchtende Schattenschrift
Profil 3 – im Tag/Nacht Wechsel
Profil 3 – Technische Daten
- Reliefbuchstaben bestehend aus einem Aluminiumkörper mit durchleuchtender Acrylglas Rückwand
- zur schwebenden Wandmontage (30 – 70mm) vor einer hellen und möglichst matten Gebäudefassade oder Blende
- Oberfläche nach Kundenvorgabe lackiert oder mit Metalloberfläche (Edelstahl, Messing, Aluminium eloxiert usw.)
- innenliegende LED Beleuchtung wirft nach hinten eine Leuchtkorona an die Wand
- mögliche Bautiefen: 70 oder 120mm
- mögliche Buchstabenhöhe: 300 – 1500mm
Profil 3 – Video

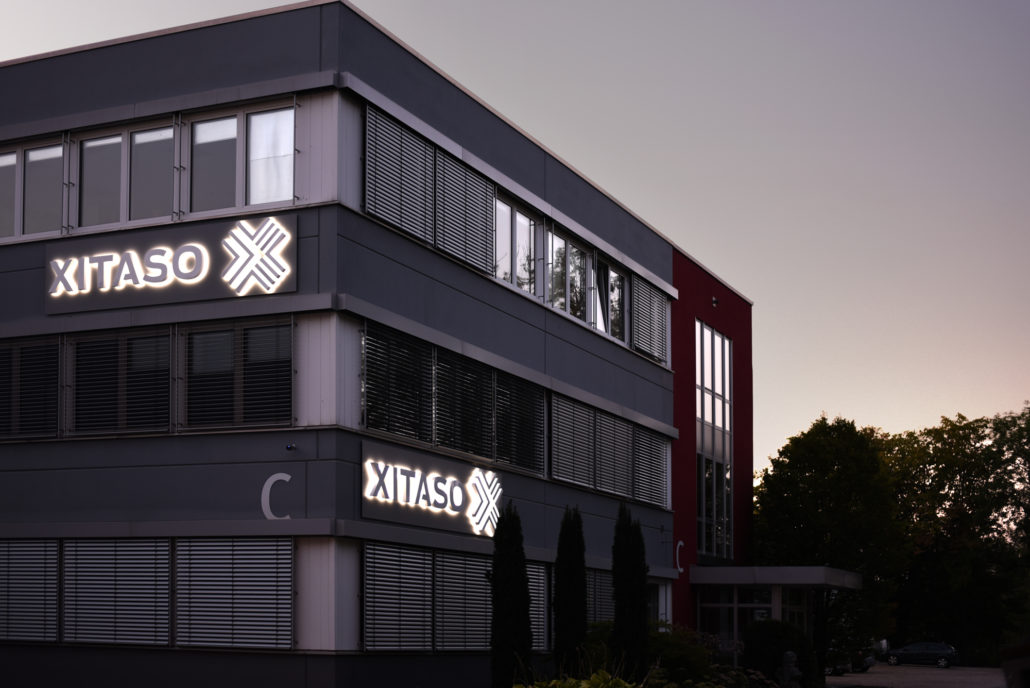

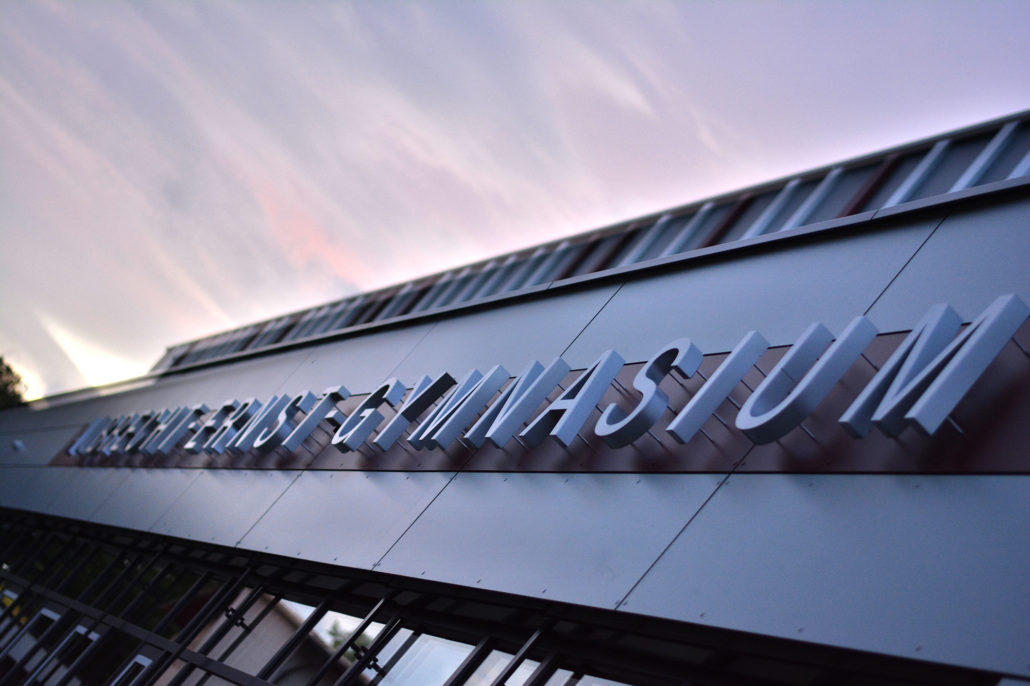

Profil 3 – Anwendungsbeispiele

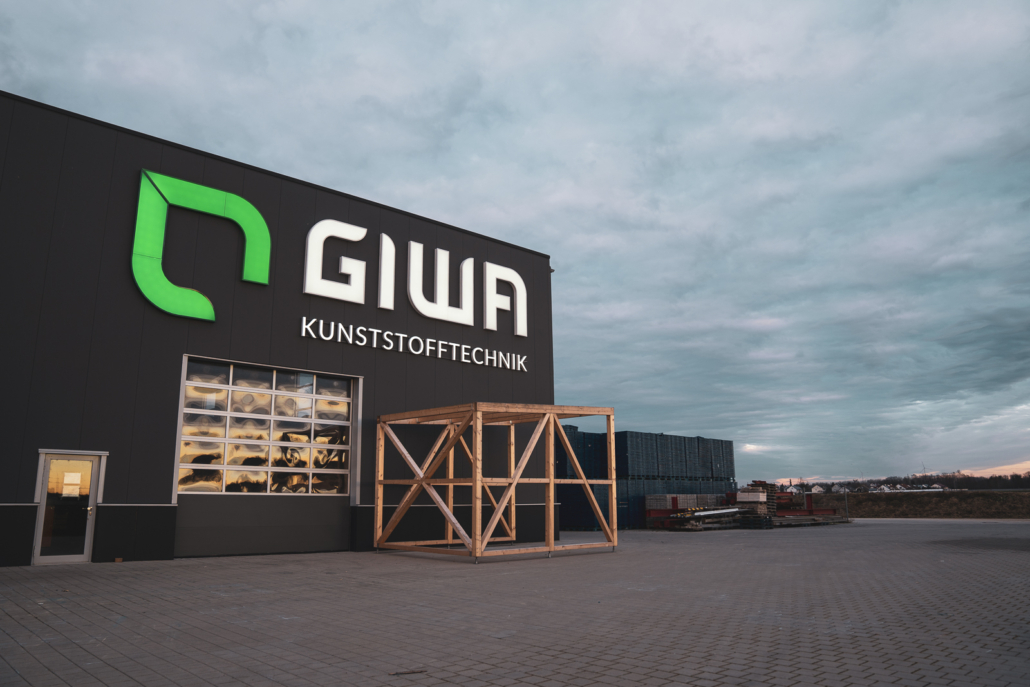

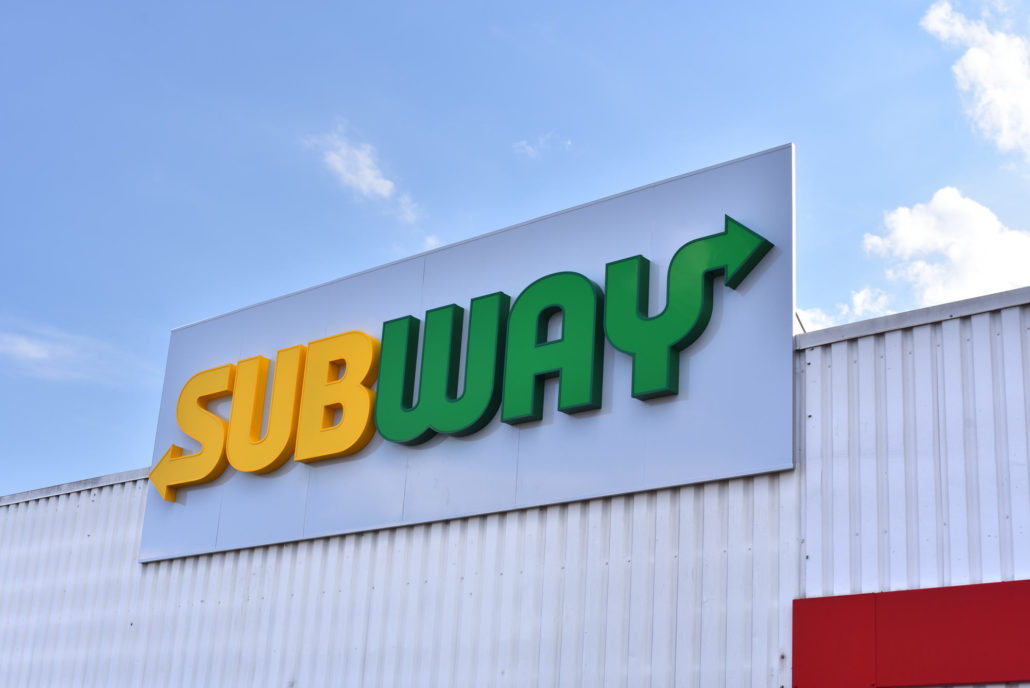

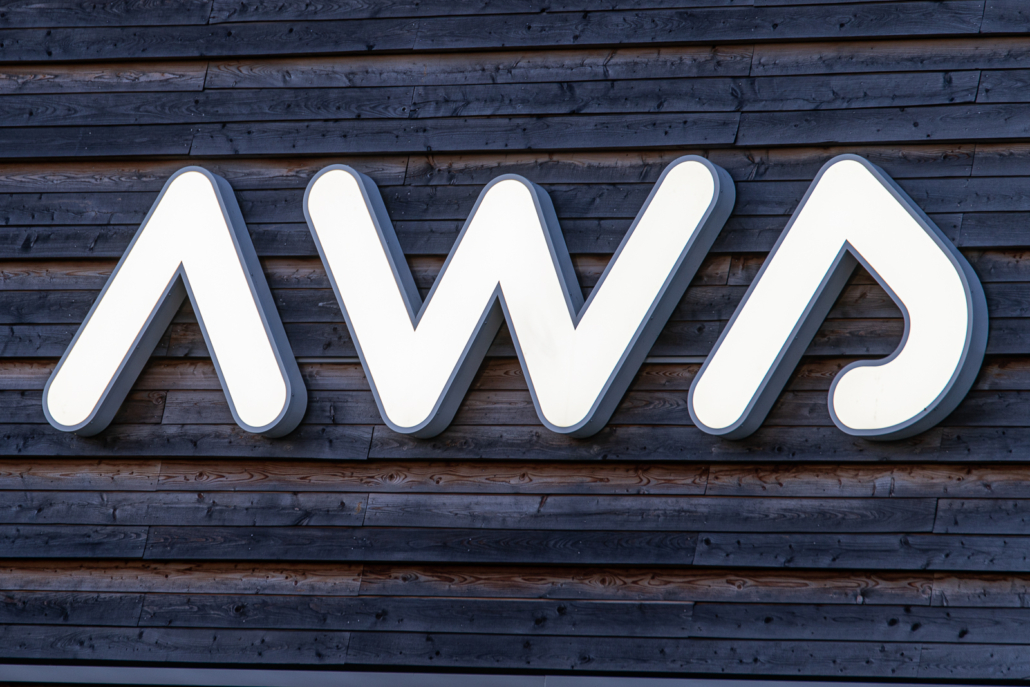

“PROFIL 4” LED Profilbuchstaben
Frontleuchtende Profilschrift mit Aluminiumrahmen für besonders große Leuchtschriften
Profil 4 – im Tag/Nacht Wechsel
Profil 4 – Technische Daten
- Reliefbuchstaben aus Aluminium mit einer durchleuchtenden Acrylglasfrontscheibe und einem Aluminiumrahmen
- die seitlichen Aluminiumoberflächen werden nach Kundenvorgabe lackiert oder als Metalloberfläche (Edelstahl, Messing, Aluminium eloxiert usw.) gefertigt
- die Frontscheibe wird als farbiges, opales Acrylglas eingesetzt
- innenliegende LED Beleuchtung
- besonders für große Buchstaben geeignet, der Aluminiumrahmen deckt seiltich einige Zentimeter der Frontfläche ab
- mögliche Bautiefen: 120mm
- mögliche Buchstabenhöhe: 800 – 2500mm
Profil 4 – Video

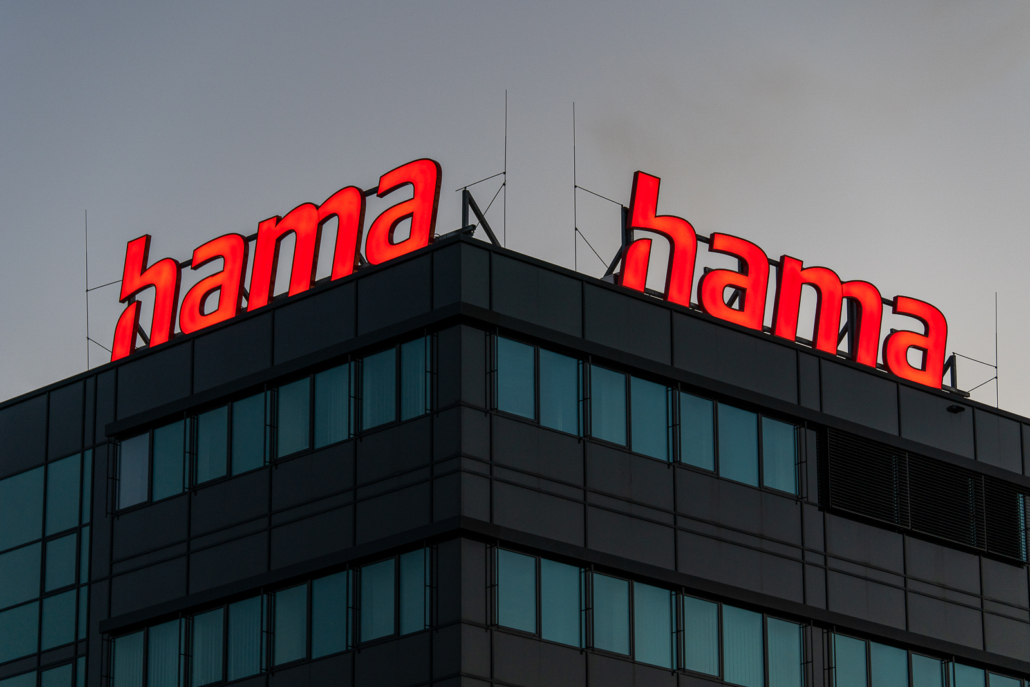

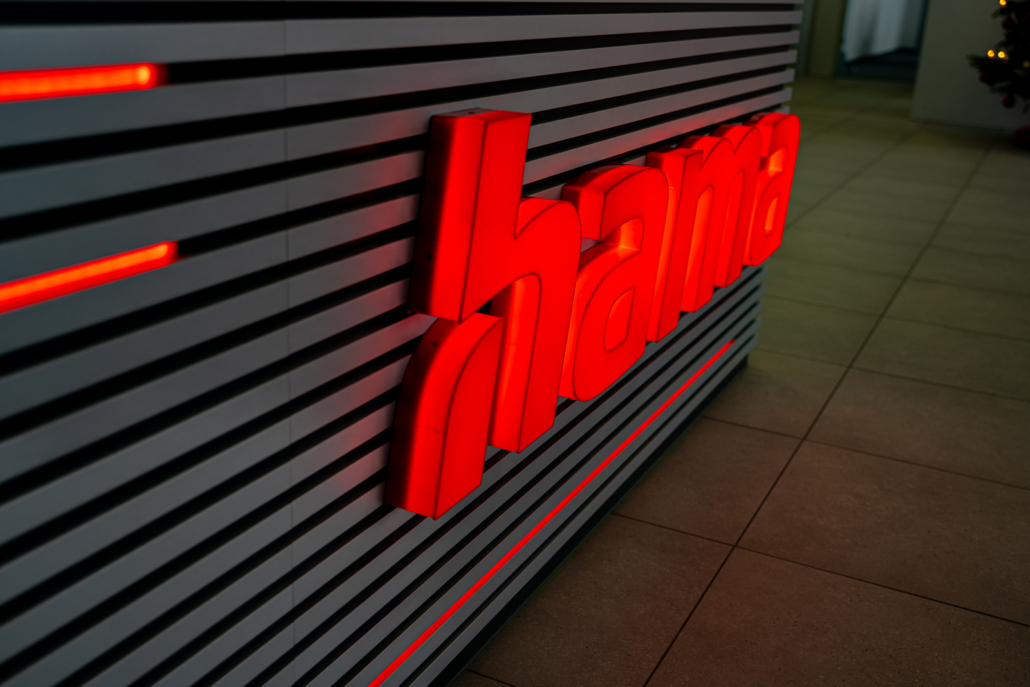

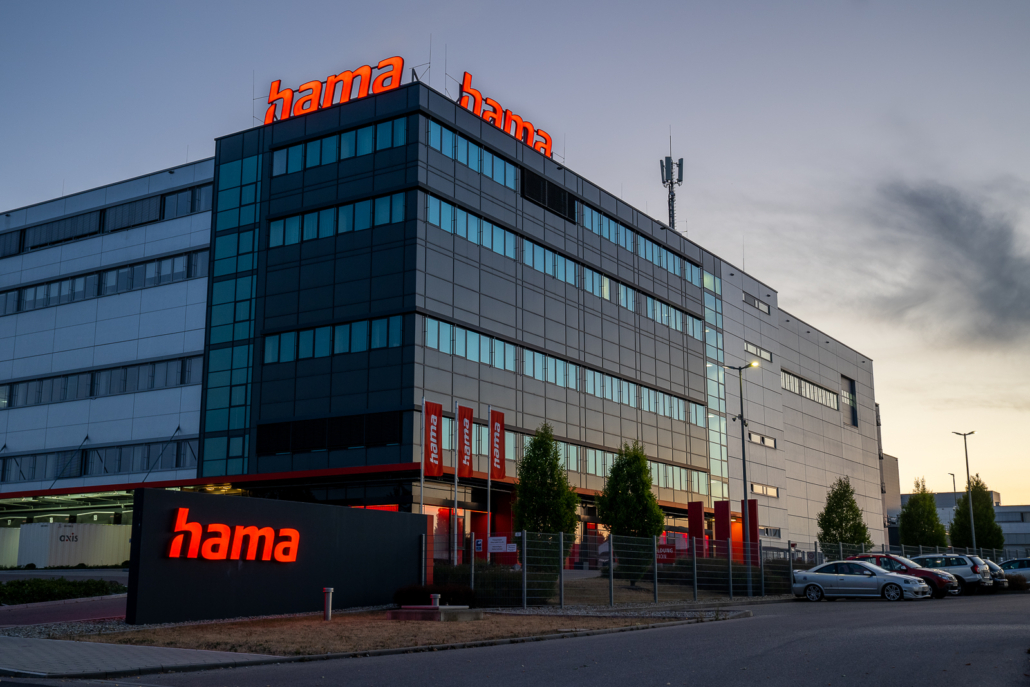

Profil 4 – Anwendungsbeispiele

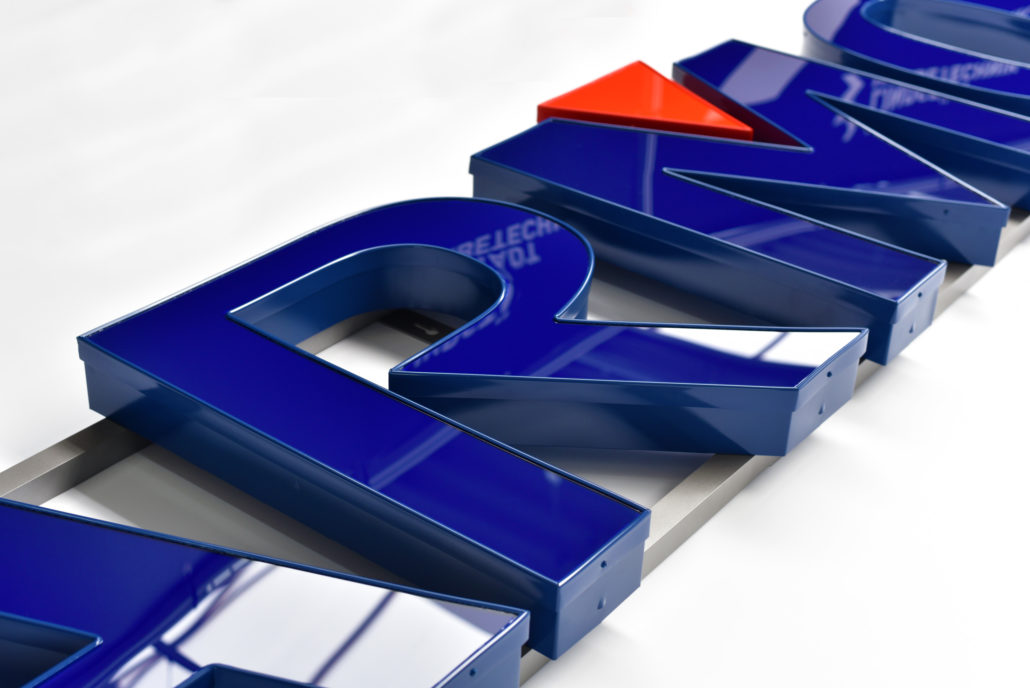

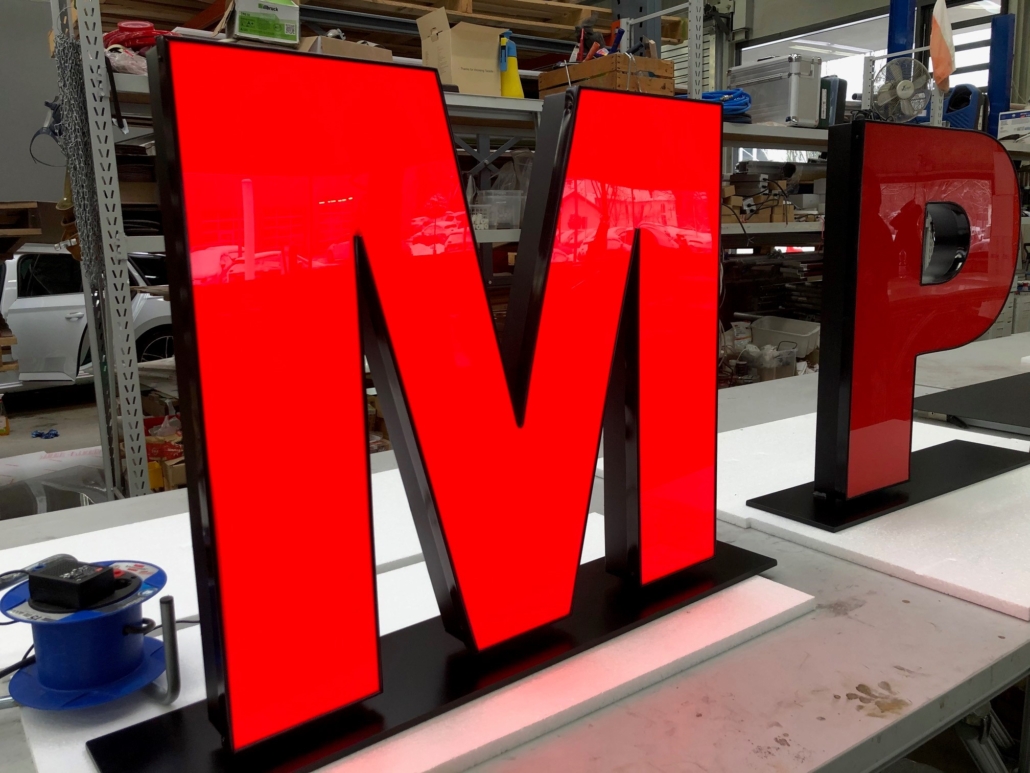

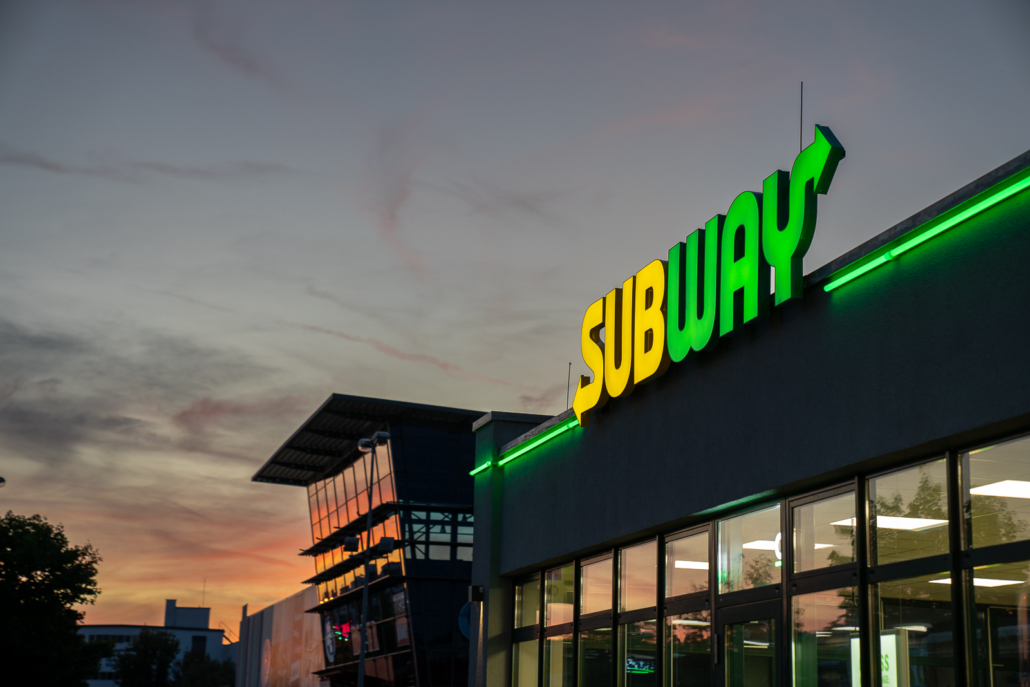

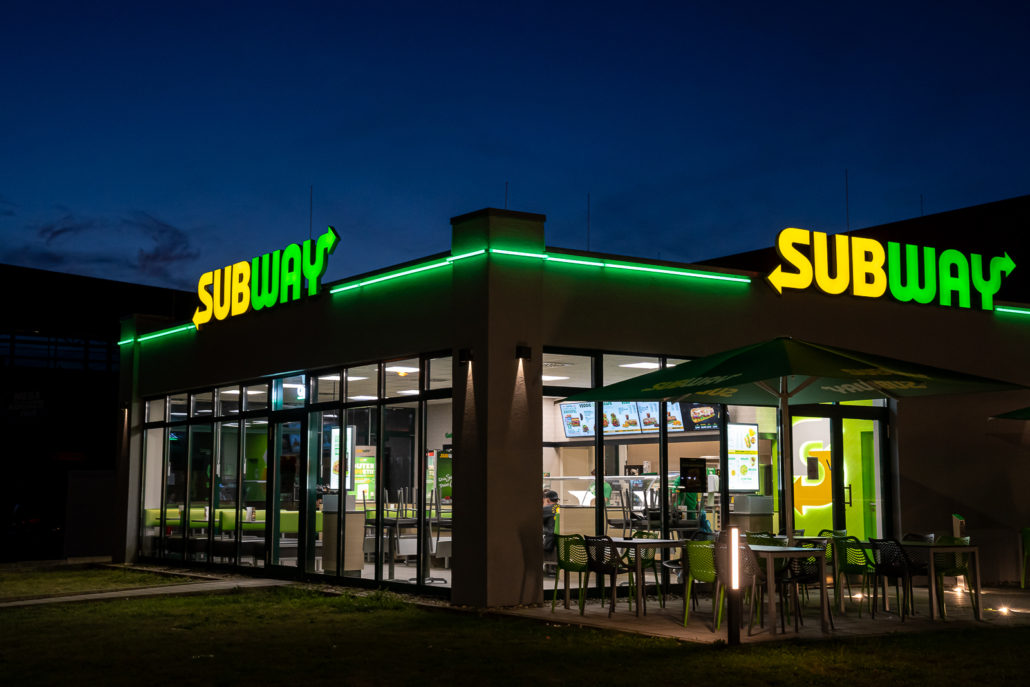

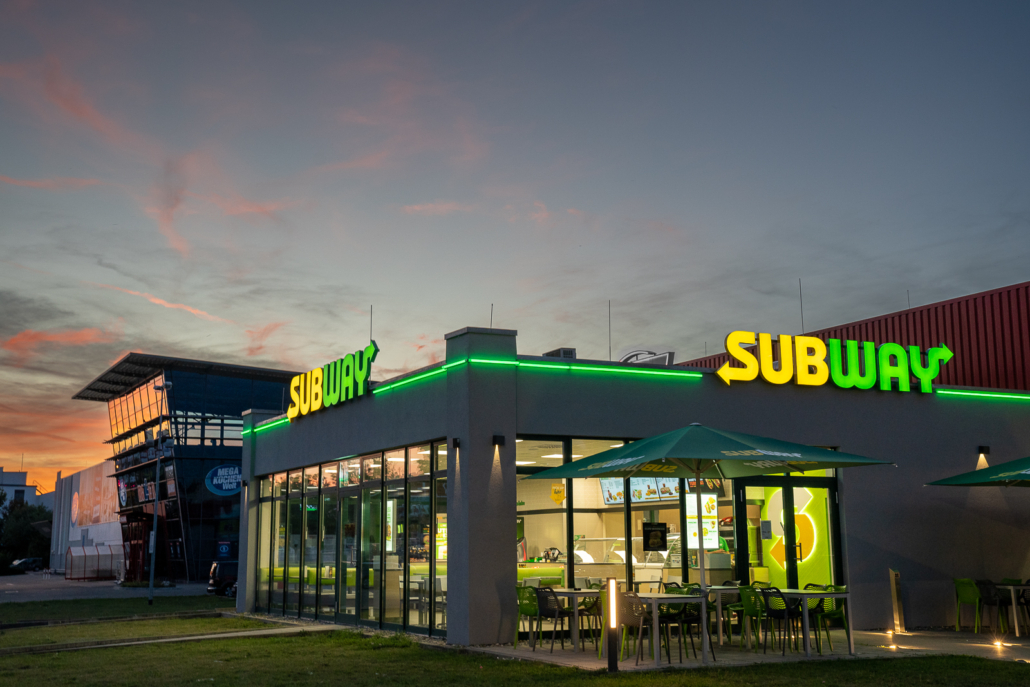

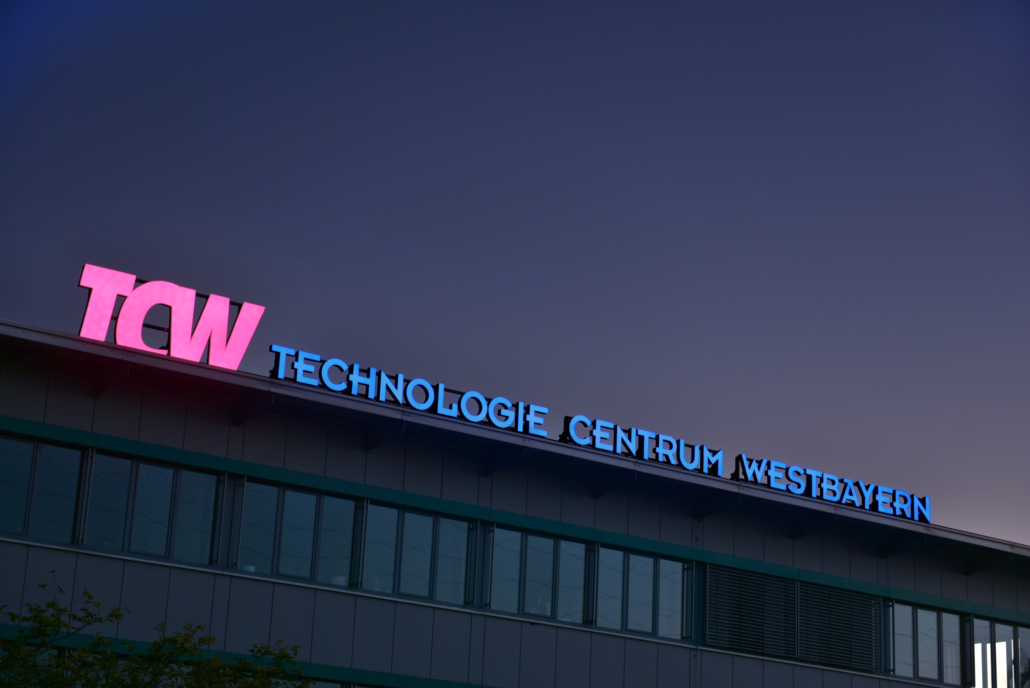

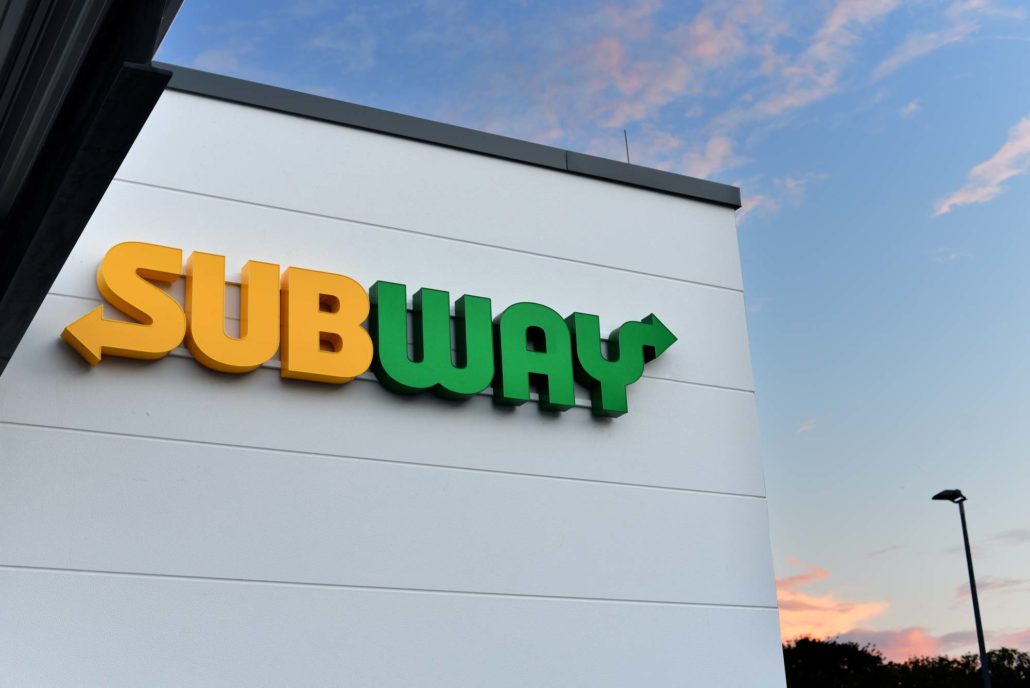

Bauform LED Profilbuchstaben “Profil 5”
Frontleuchtende Profilschrift mit Kunststoffrahmen für bis zu 1m Buchstabenhöhe
Profil 5 – im Tag/Nacht Wechsel
Profil 5 – Technische Daten
- Reliefbuchstaben aus Aluminium mit einer durchleuchtenden Acrylglasfrontscheibe und einem PVC-Kantenumleimer
- die seitlichen Aluminiumoberflächen werden nach Kundenvorgabe lackiert oder als Metalloberfläche (Edelstahl, Messing, Aluminium eloxiert usw.) gefertigt
- die Frontscheibe wird als farbiges, opales Acrylglas eingesetzt
- innenliegende LED Beleuchtung
- mögliche Bautiefen: 70 oder 120mm
- mögliche Buchstabenhöhe: 300 – 1000mm
Profil 5 – Video

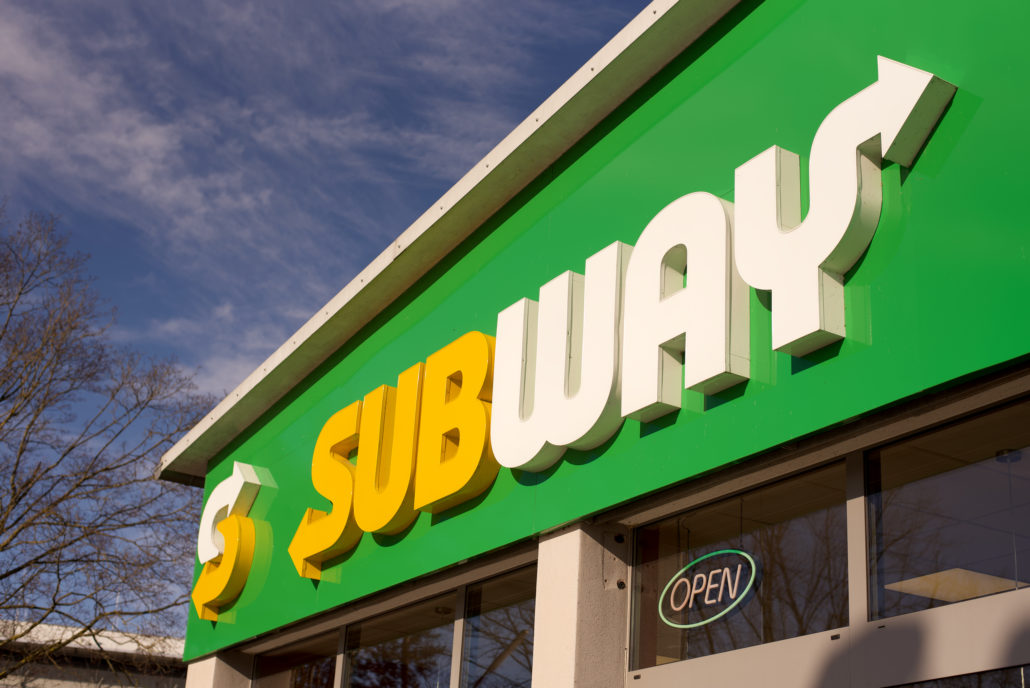

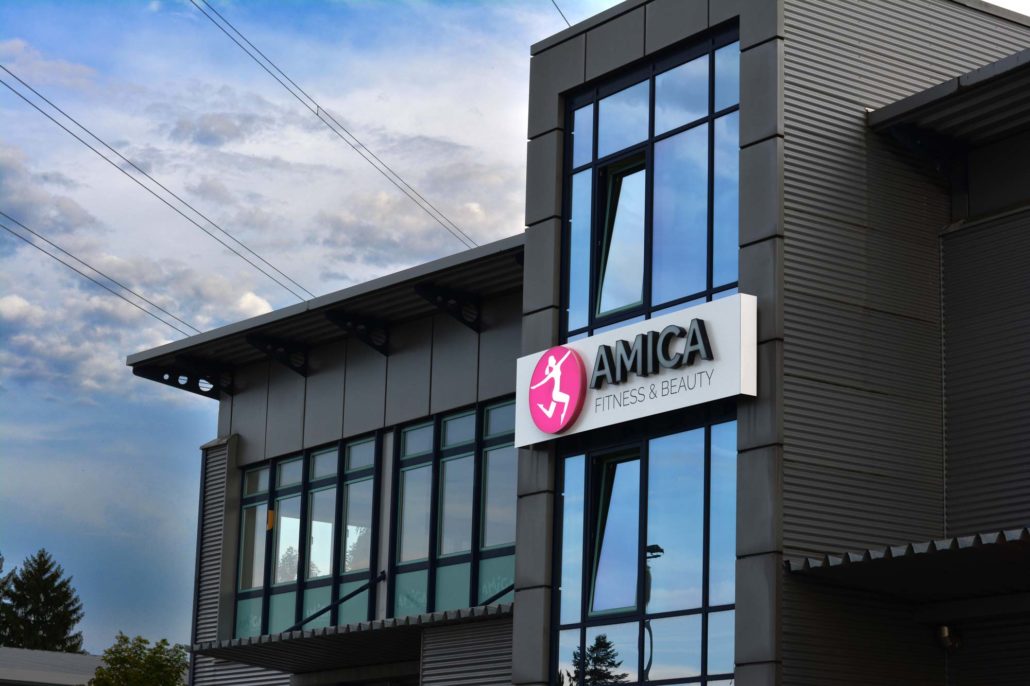

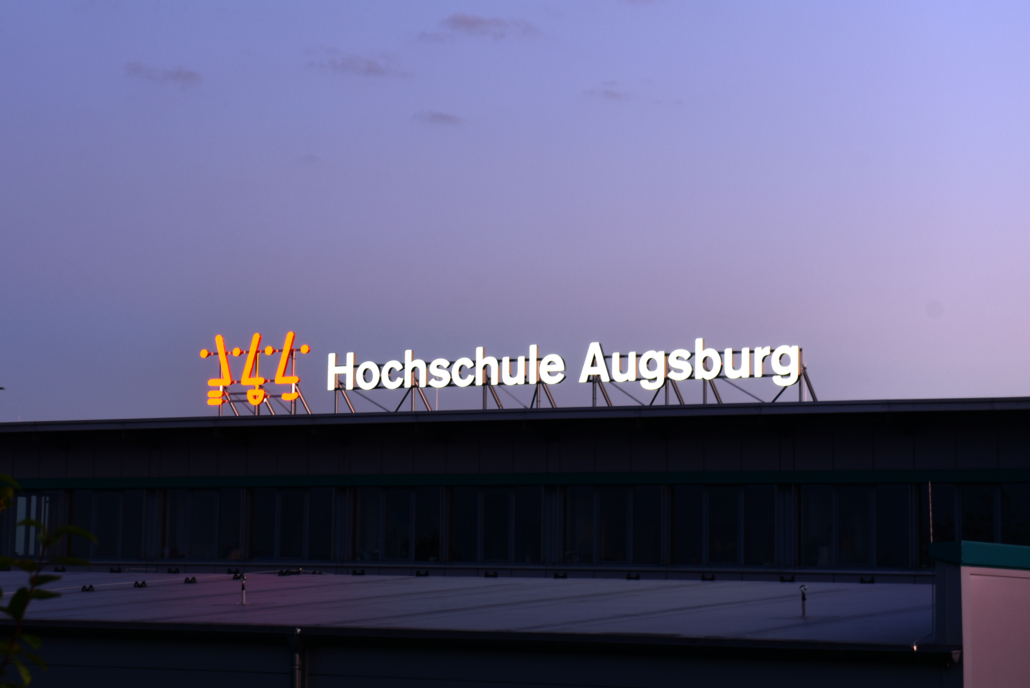

Profil 5 – Anwendungsbeispiele

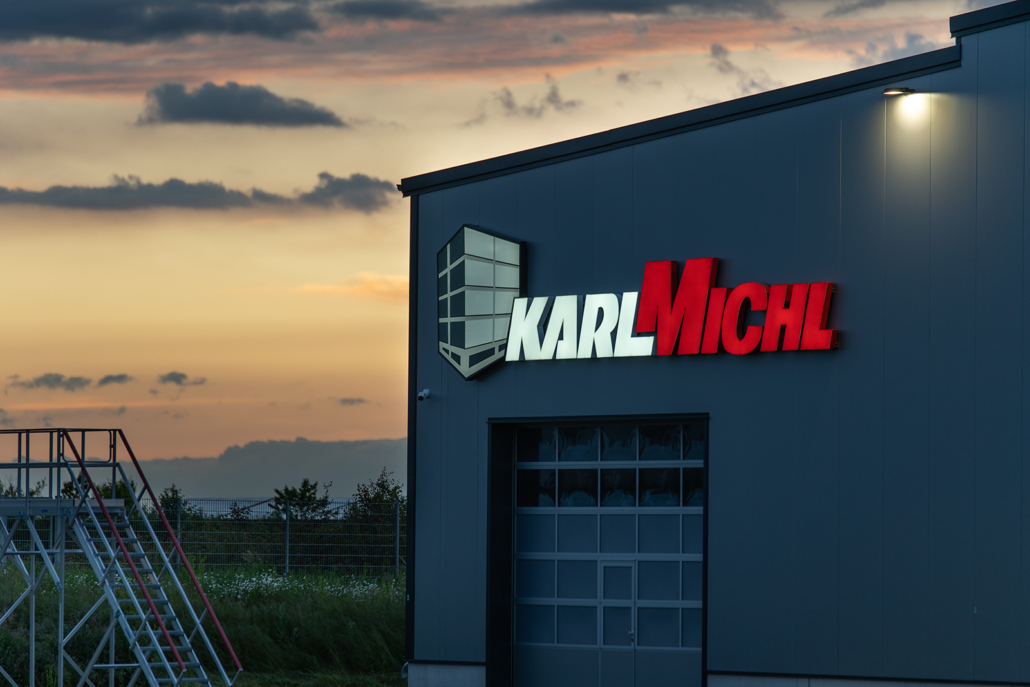

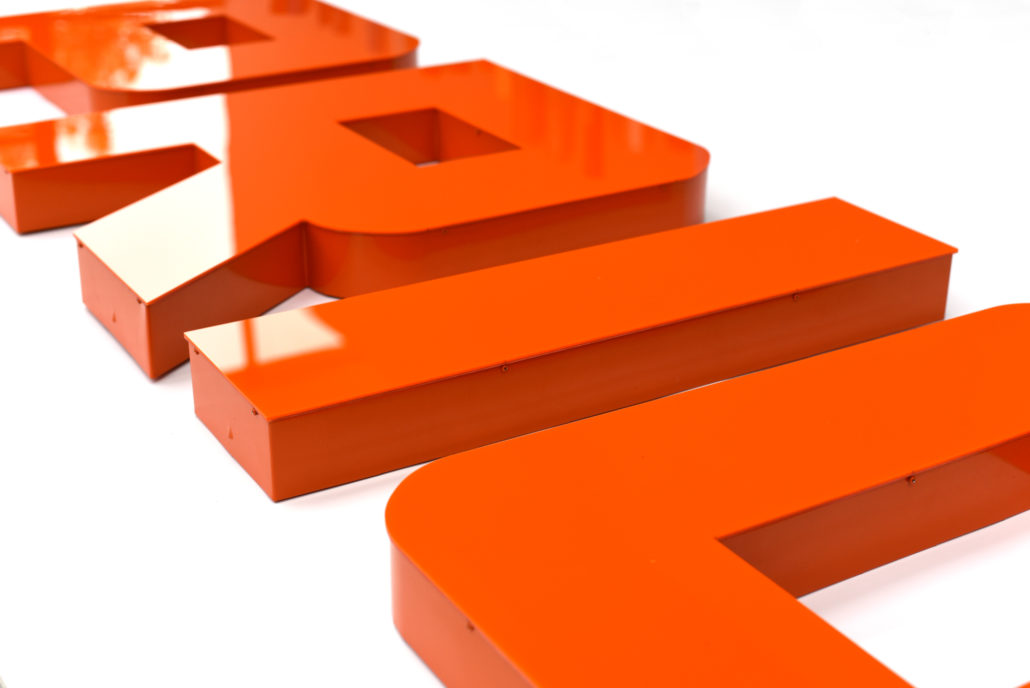

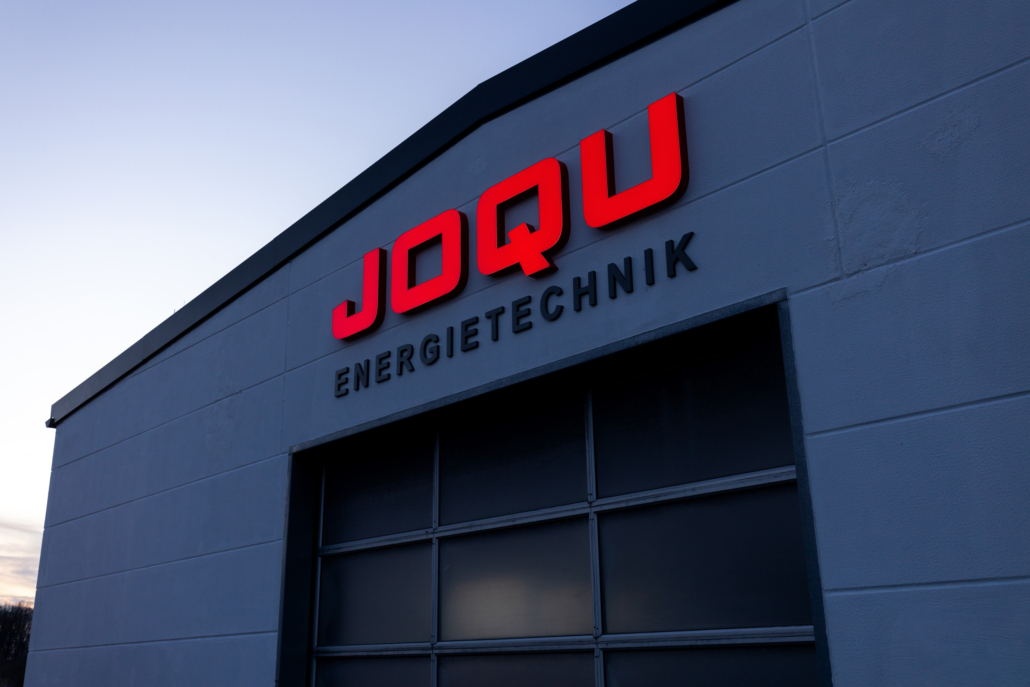

Bauform LED Profilbuchstaben “Profil 6”
Frontleuchtende Profilschrift ohne Rahmen für bis zu 80cm Buchstabenhöhe

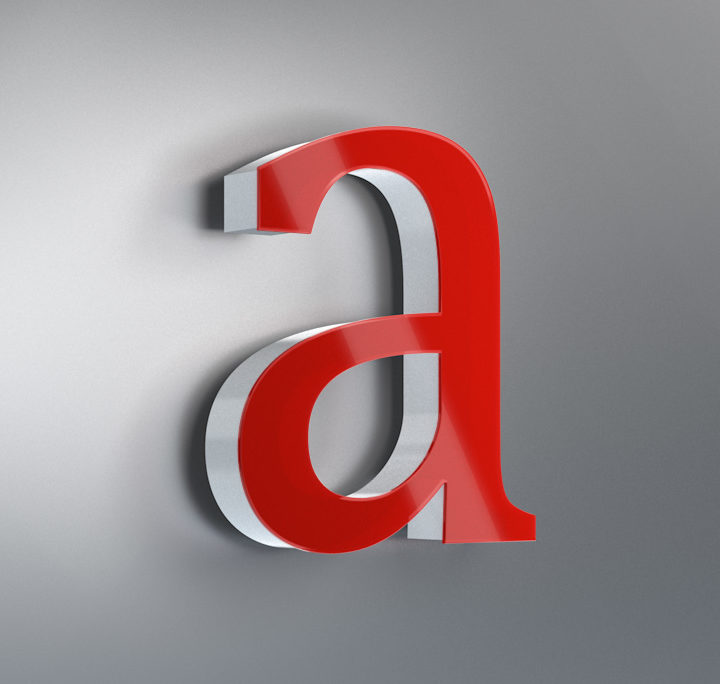

Profil 6 – im Tag/Nacht Wechsel
Profil 6 – Technische Daten
- Reliefbuchstaben aus Aluminium mit einer durchleuchtenden Acrylglasfrontscheibe (verklebt)
- die seitlichen Aluminiumoberflächen werden nach Kundenvorgabe lackiert oder als Metalloberfläche (Edelstahl, Messing, Aluminium eloxiert usw.) gefertigt
- die Frontscheibe wird als farbiges, opales Acrylglas eingesetzt
- innenliegende LED Beleuchtung
- mögliche Bautiefen: 70 oder 120mm
- mögliche Buchstabenhöhe: 200 – 800mm
Profil 6 – Video

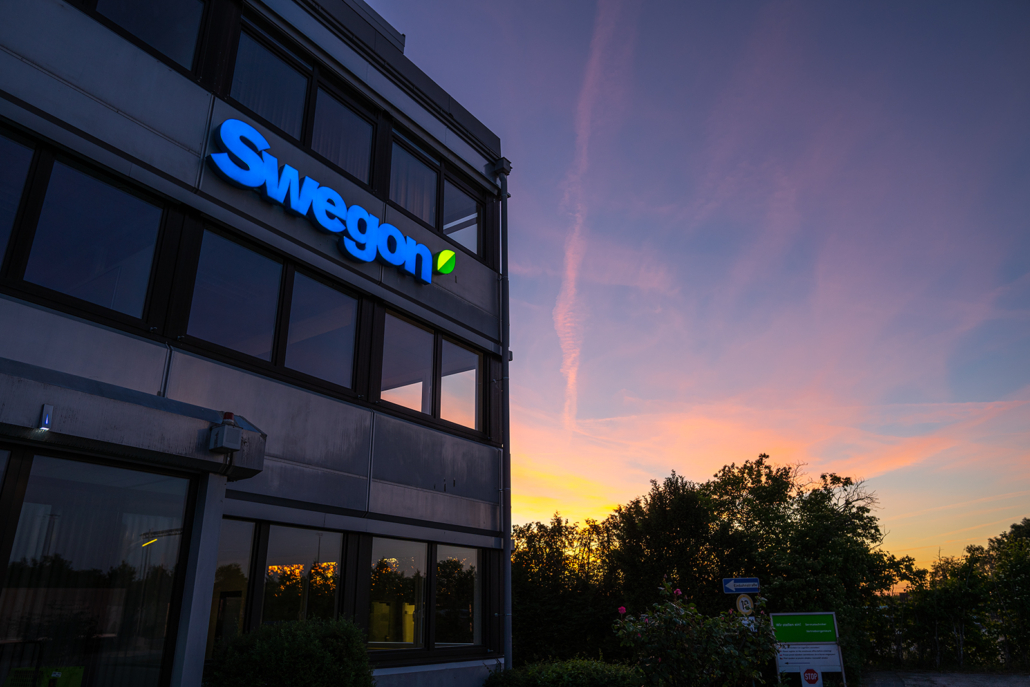

Profil 6 – Anwendungsbeispiele

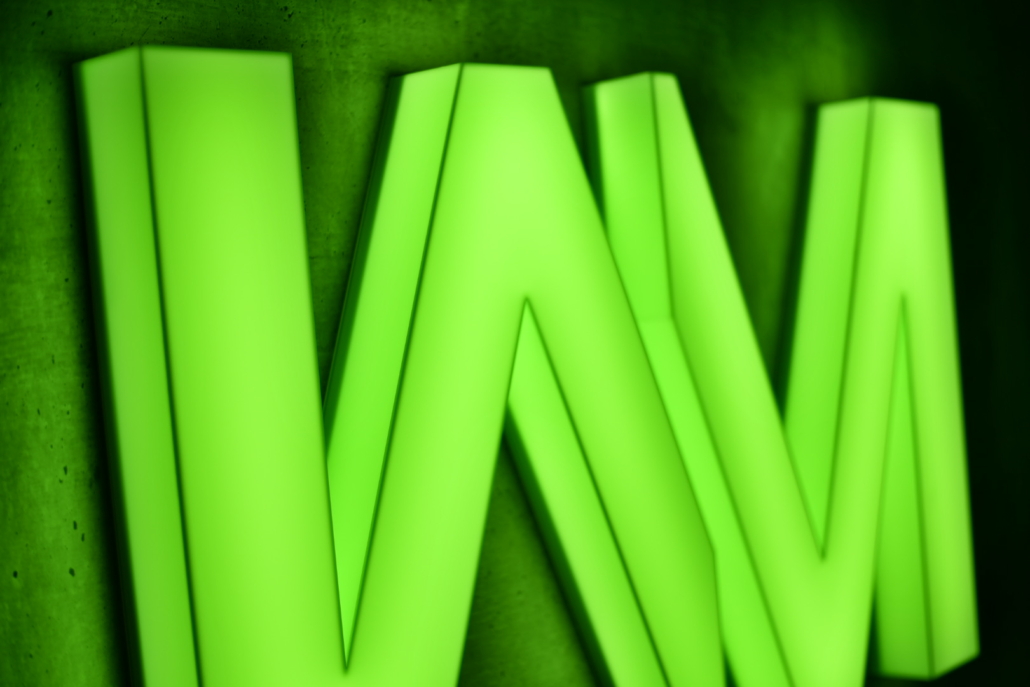

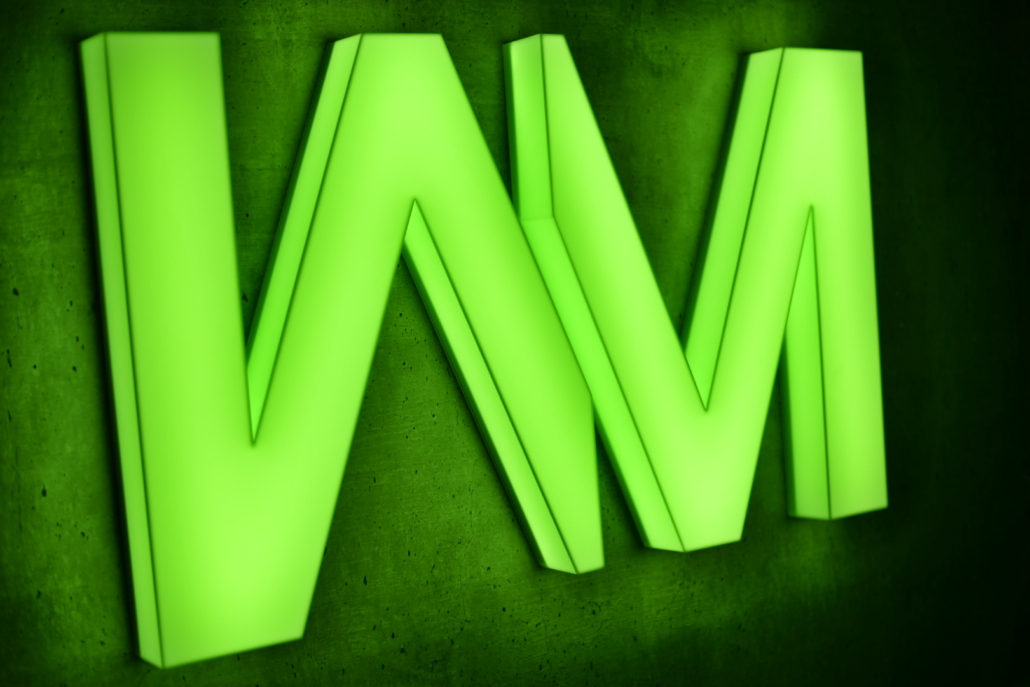

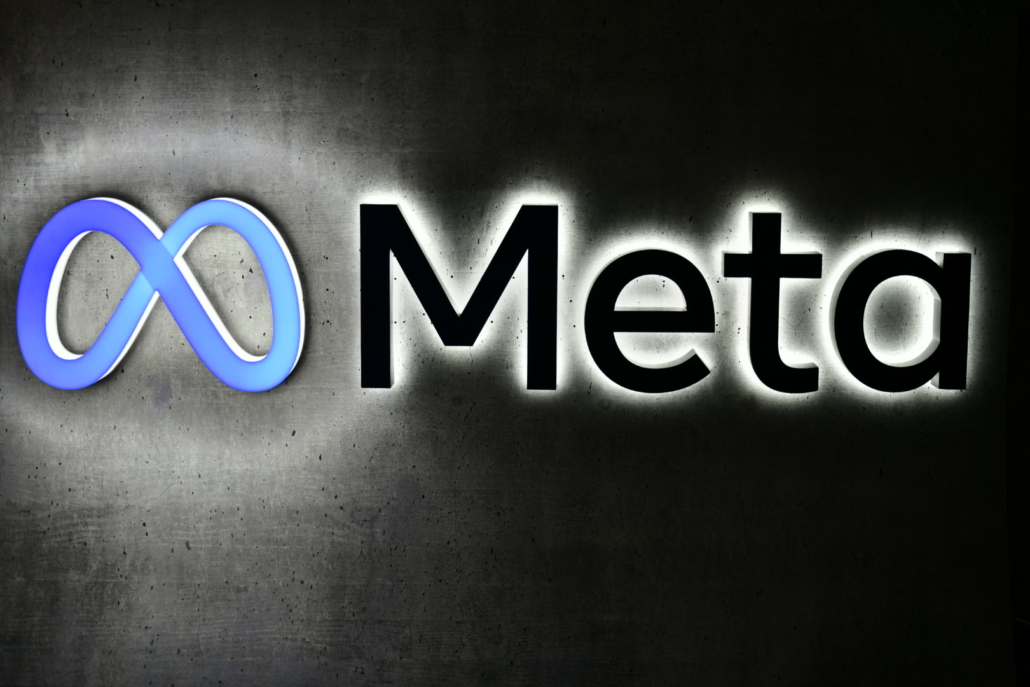

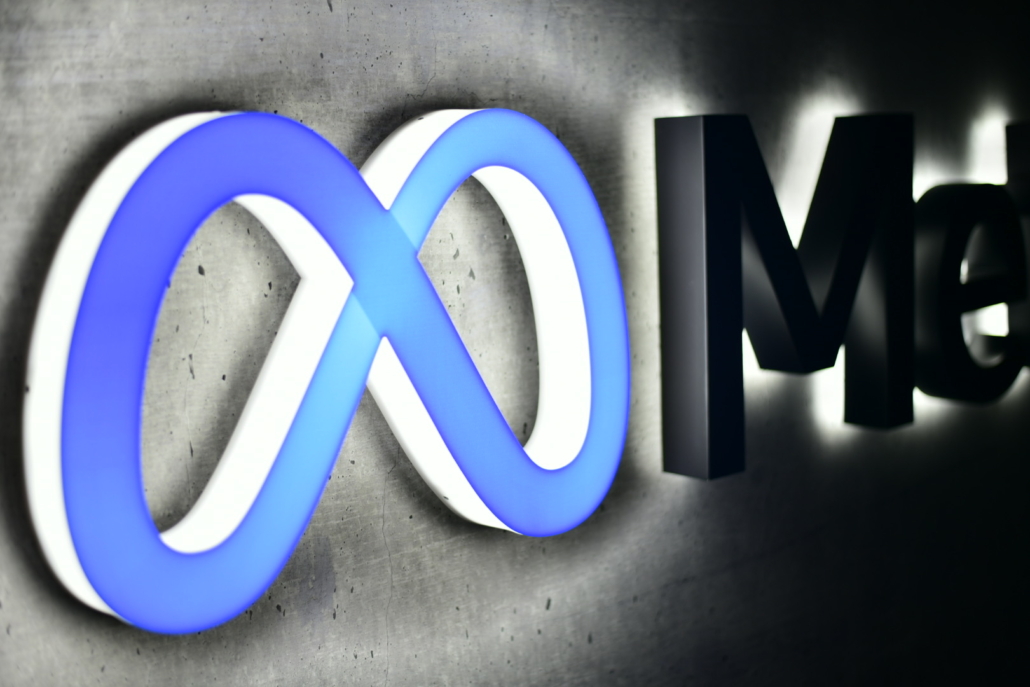

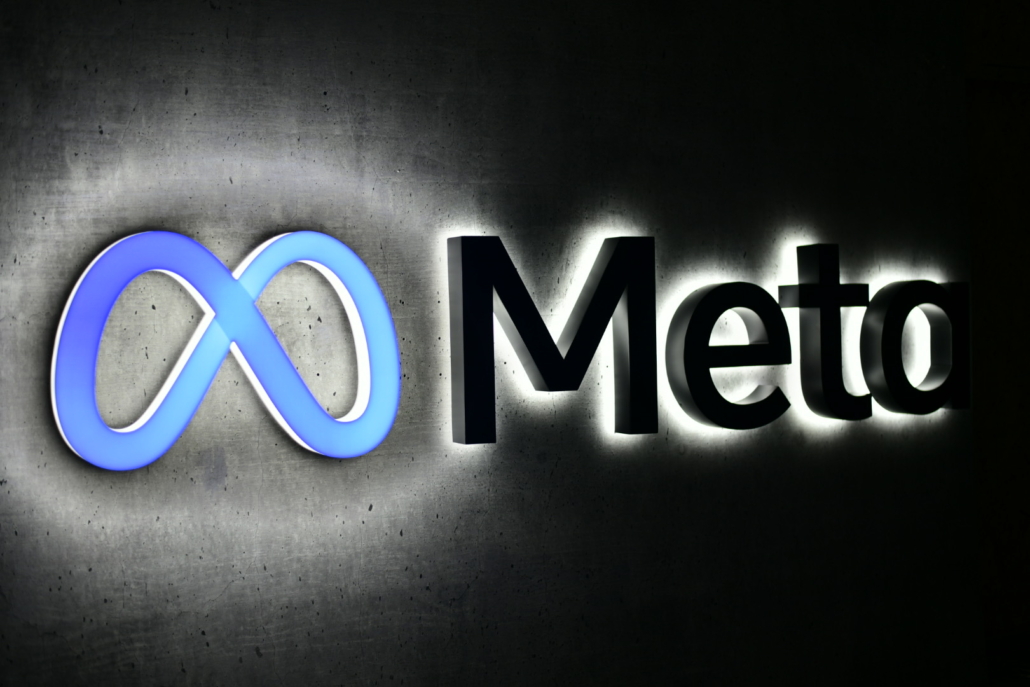

Bauform LED Profilbuchstaben “Profil 8”
Front- und seitenleuchtende Profilschrift
Profil 8 – im Tag/Nacht Wechsel
Profil 8 – Technische Daten
- Reliefbuchstaben aus durchleuchtenden Acrylglasscheiben und Aluminiumboden
- die Front- und Seitenflächen werden als farbiges, opales Acrylglas umgesetzt
- innenliegende LED Beleuchtung
- zur besseren Lesbarkeit empfehlen wir die Front- u. Seitenflächen in unterschiedlichen Farben zu gestalten
- mögliche Bautiefen: 60 – 140mm
- mögliche Buchstabenhöhe: 300 – 1500mm
Profil 8 – Video
Profil 8 – Anwendungsbeispiele

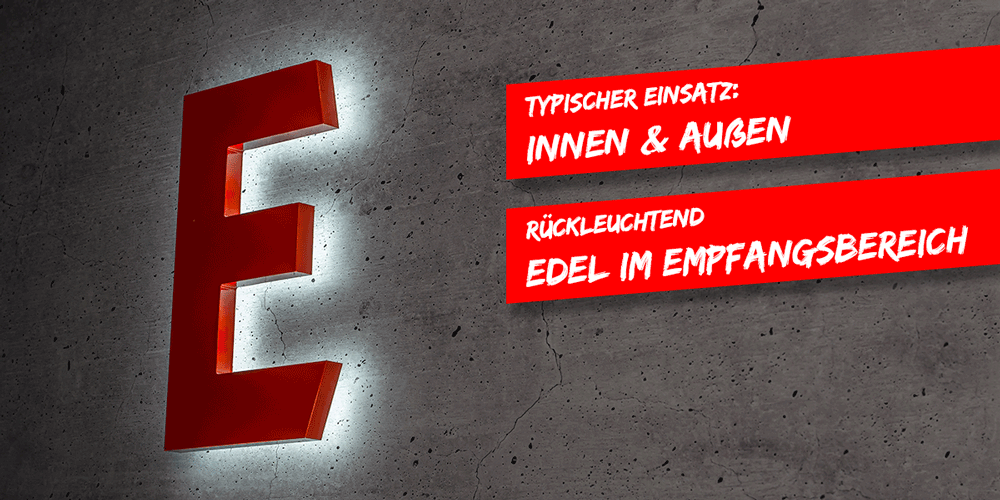

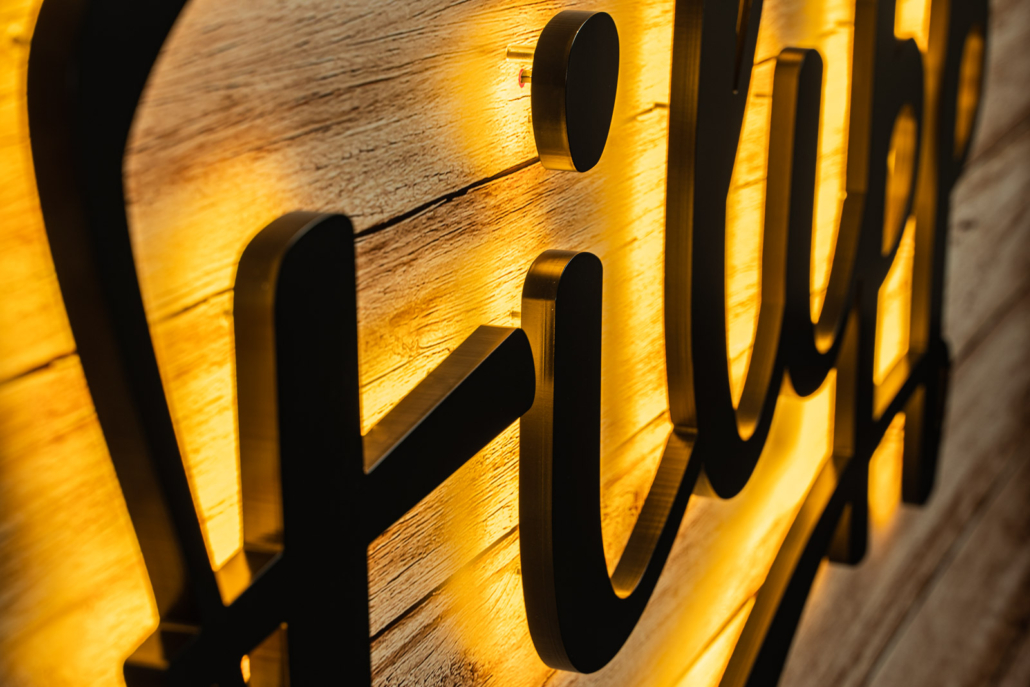

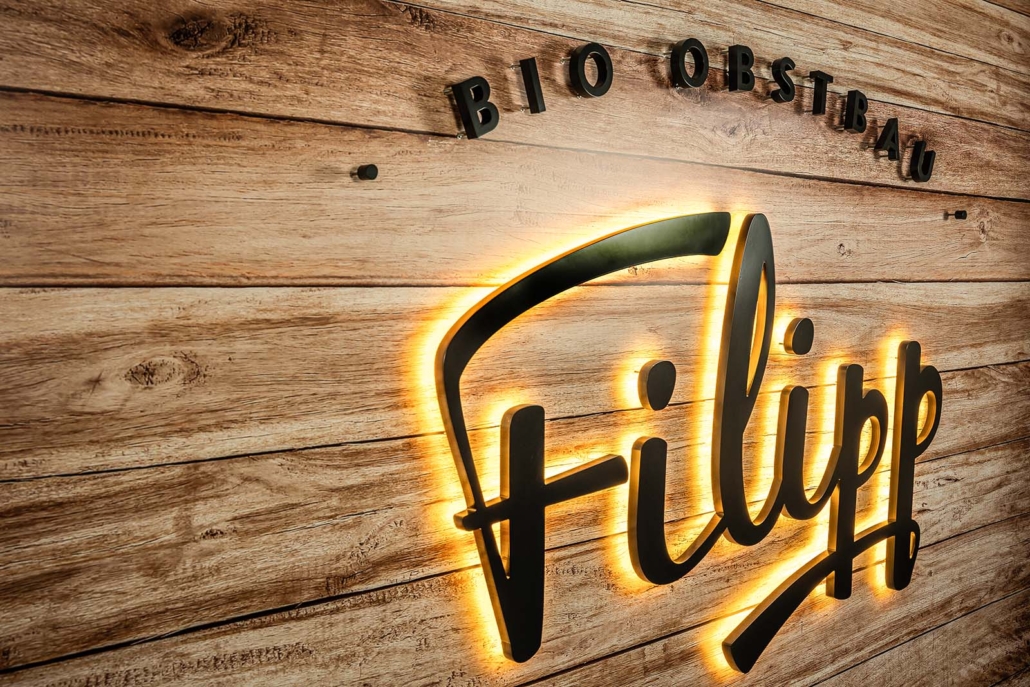

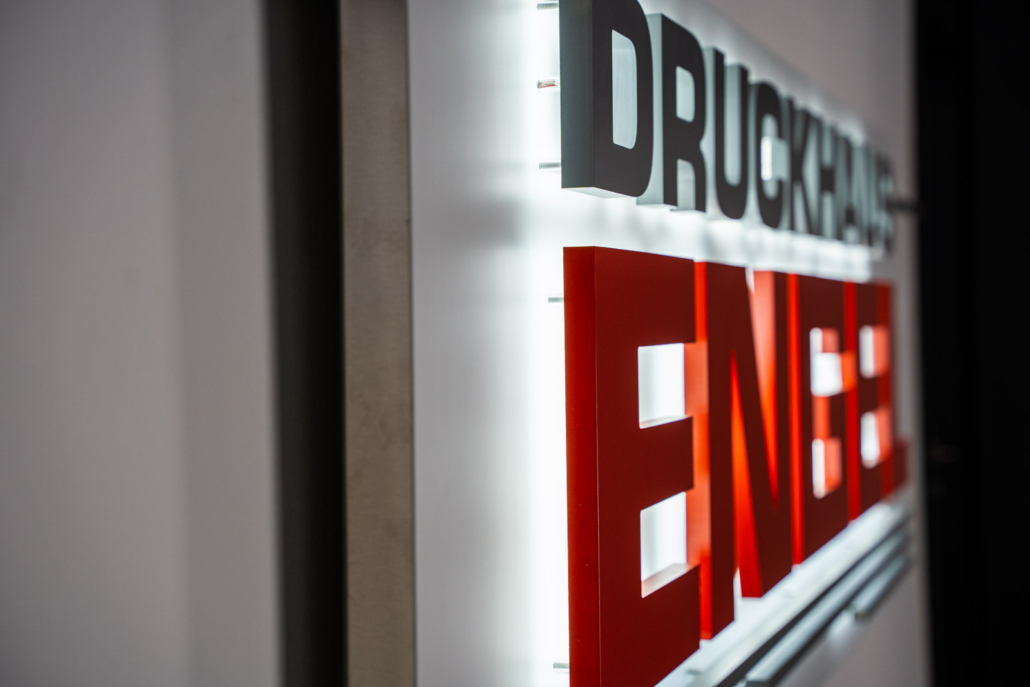

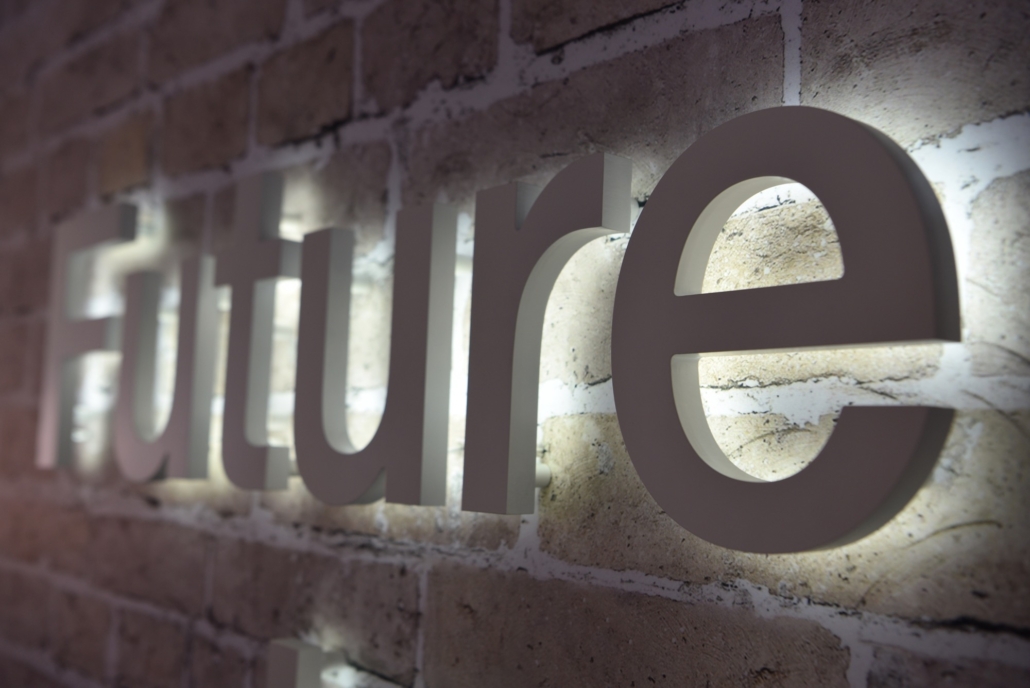

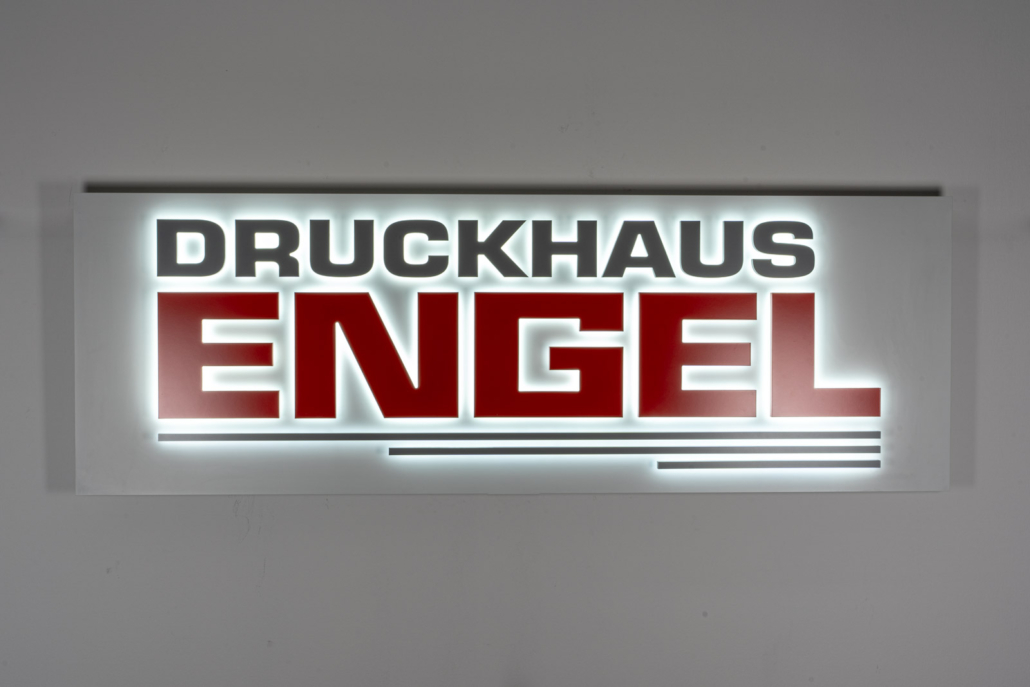

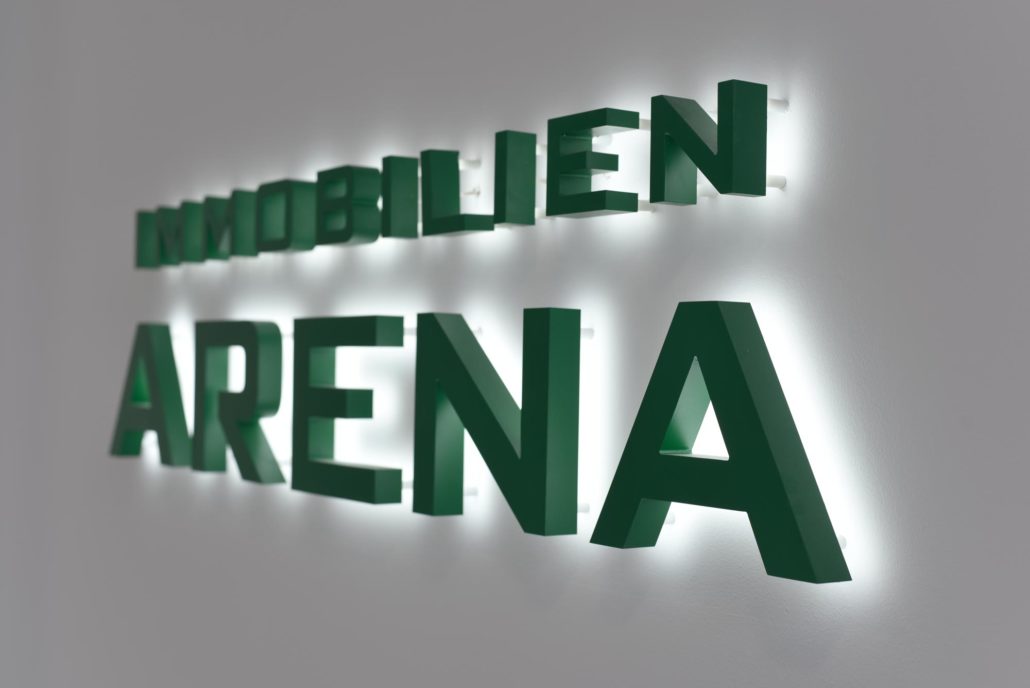

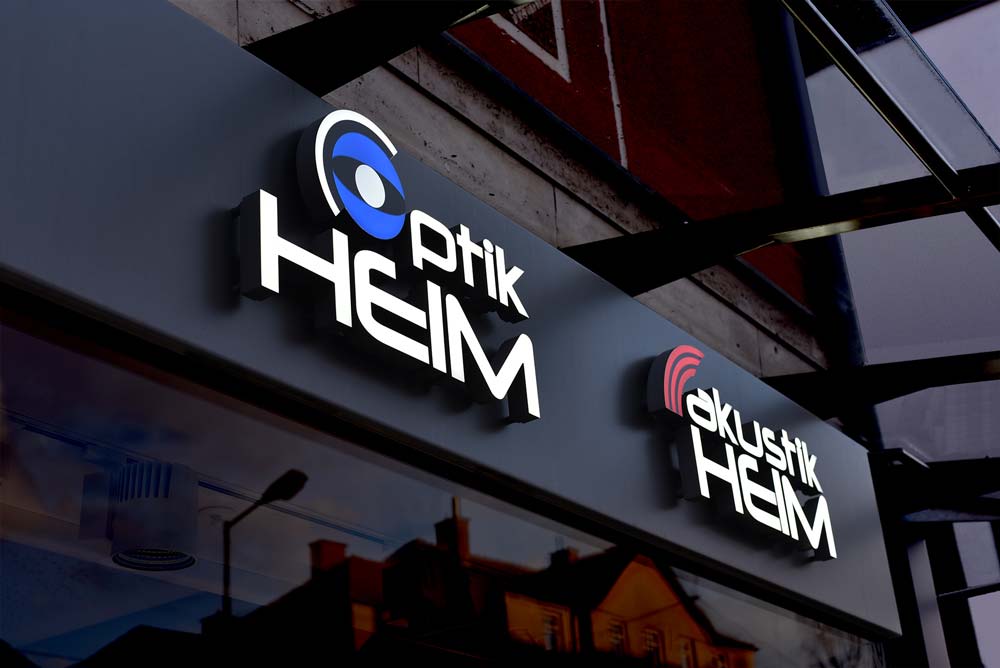

“ACRYL LED B” Leuchtbuchstaben
rückleuchtende Leuchtschrift

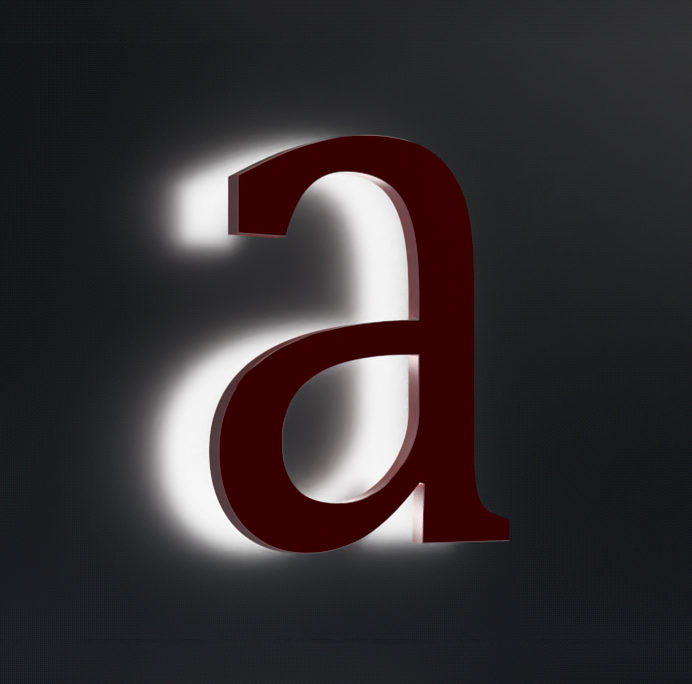

ACRYL LED B – Detailansicht
ACRYL LED B – Technische Daten
Gefräste Vollacrylbuchstaben mit Lackierung nach Kundenvorgabe
rückseitig ausleuchtend (Leuchtkorona)
Der Montageuntergrund sollte hell und mit mattem Oberflächenfinish versehen sein
innenliegende LED Beleuchtung
Lichttemperatur wählbar zwischen 3000 oder 6500 Kelvin
inkl. Gewindestangen und Abstandstüllen zur schwebenden Montage
inkl. Trafo mit Niedervoltspannung
inkl. Lochbildzeichnung im Maßstab 1:1 zur einfachen Montage
- schlanke Bautiefe von nur 20 mm
- mögliche Buchstabenhöhe: 10 – 60 cm
- minimale Balkenstärke 18mm
- starke LED Leuchtkraft
Acryl LED B – Anwendungsbeispiele

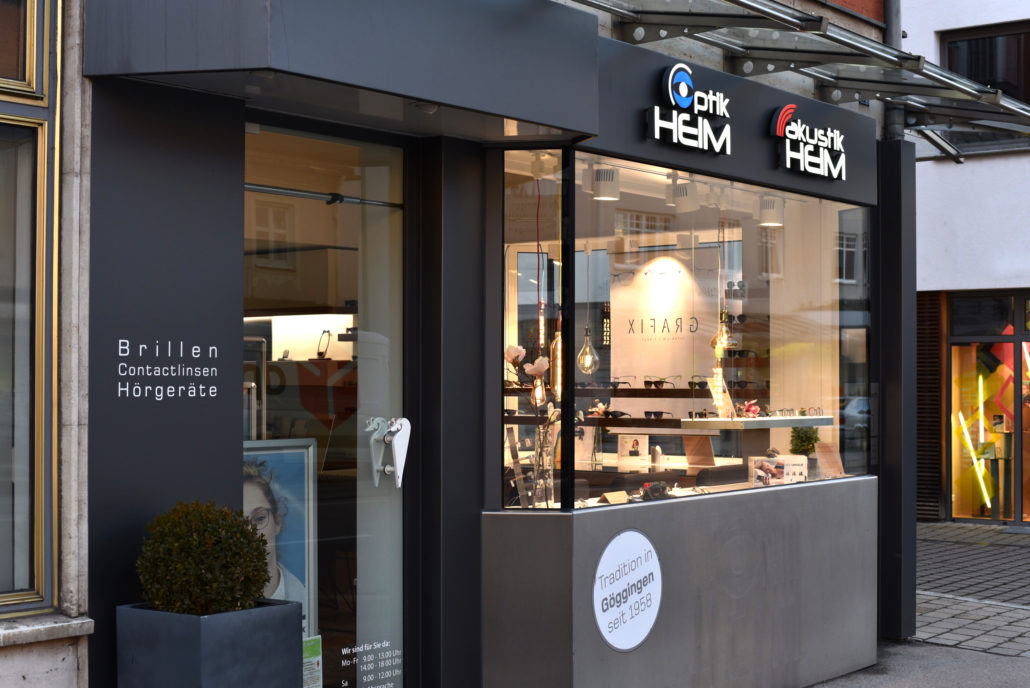

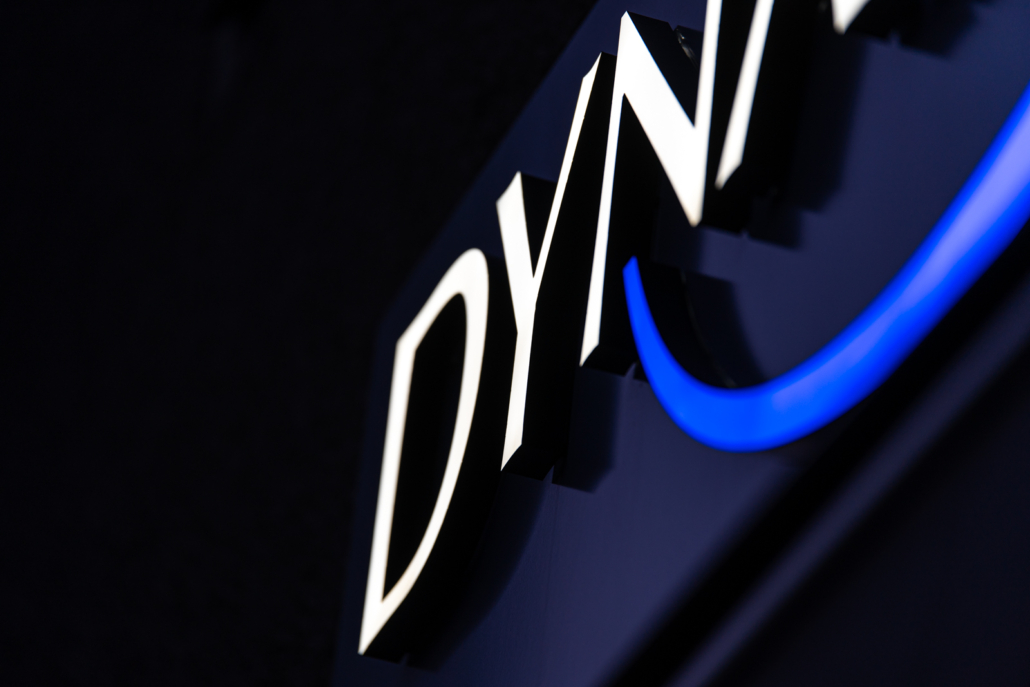

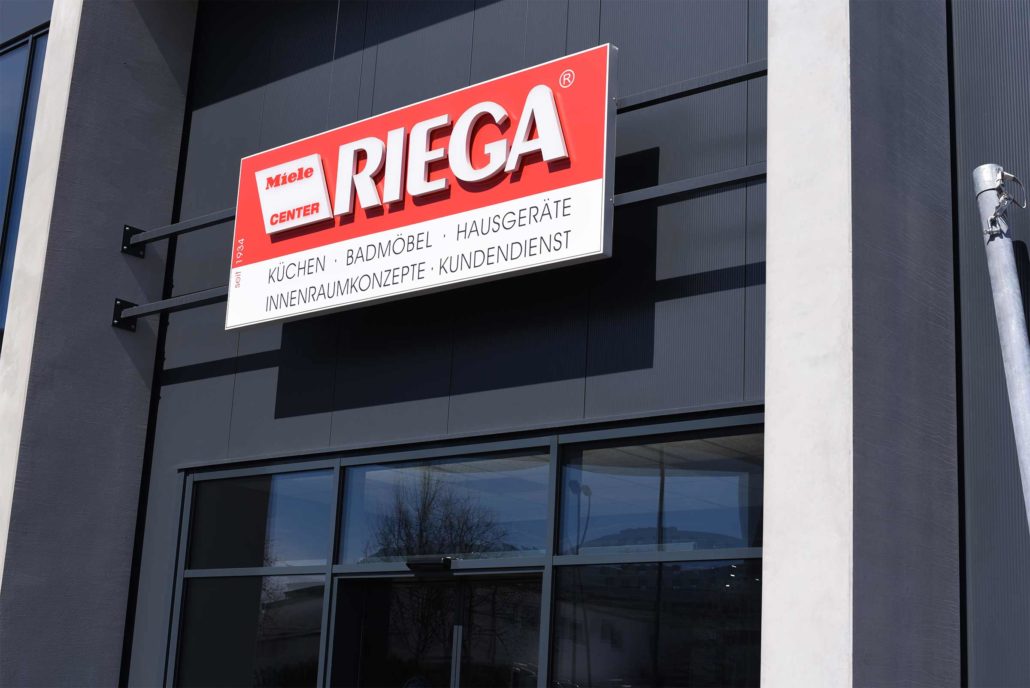

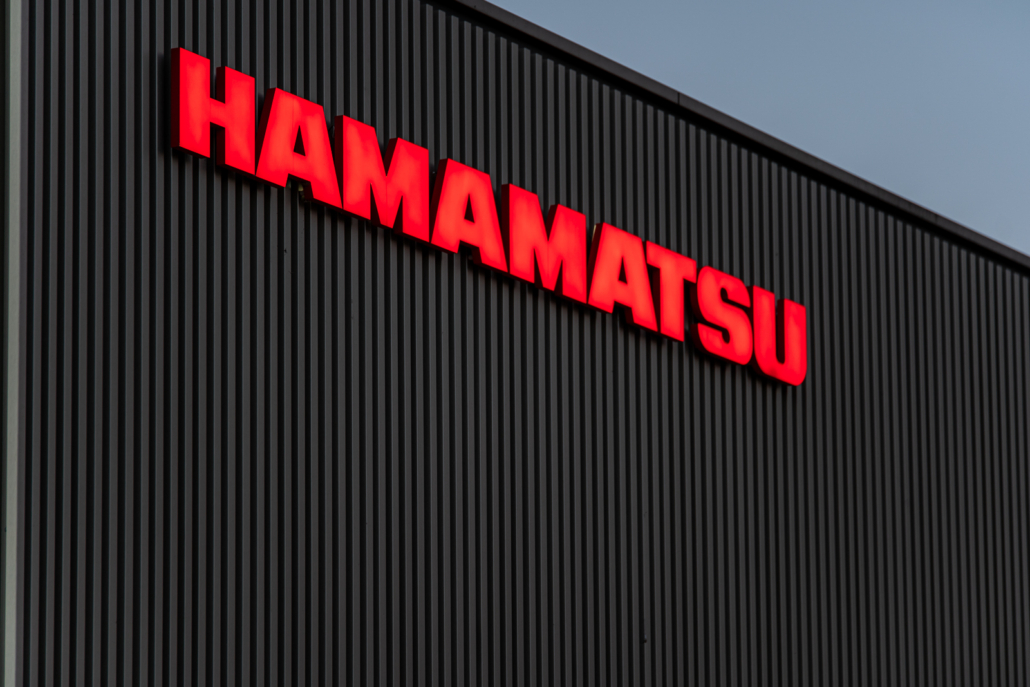

“ACRYL LED F” Leuchtbuchstaben
frontleuchtende Leuchtschrift

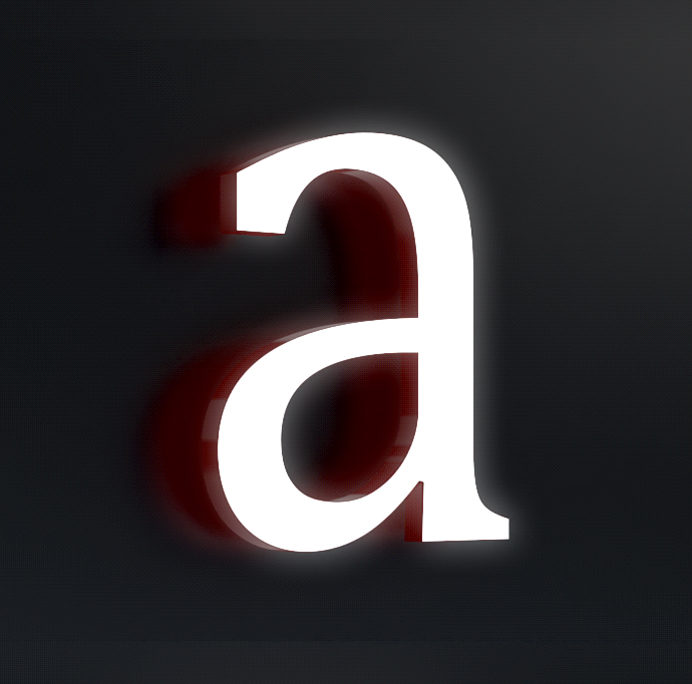

ACRYL LED F – Detailansicht
ACRYL LED F – Technische Daten
Gefräste Vollacrylbuchstaben mit seitlicher Lackierung nach Kundenvorgabe
Buchstabenfront durchleuchtet
innenliegende LED Beleuchtung
Lichttemperatur wählbar zwischen 3000 oder 6500 Kelvin
inkl. Gewindestangen und Abstandstüllen zur schwebenden Montage
inkl. Trafo mit Niedervoltspannung
inkl. Lochbildzeichnung im Maßstab 1:1 zur einfachen Montage
- schlanke Bautiefe von nur 30 mm
- mögliche Buchstabenhöhe: 10 – 60 cm
- minimale Balkenstärke 18 mm
- starke LED Leuchtkraft
Acryl LED F – Anwendungsbeispiele

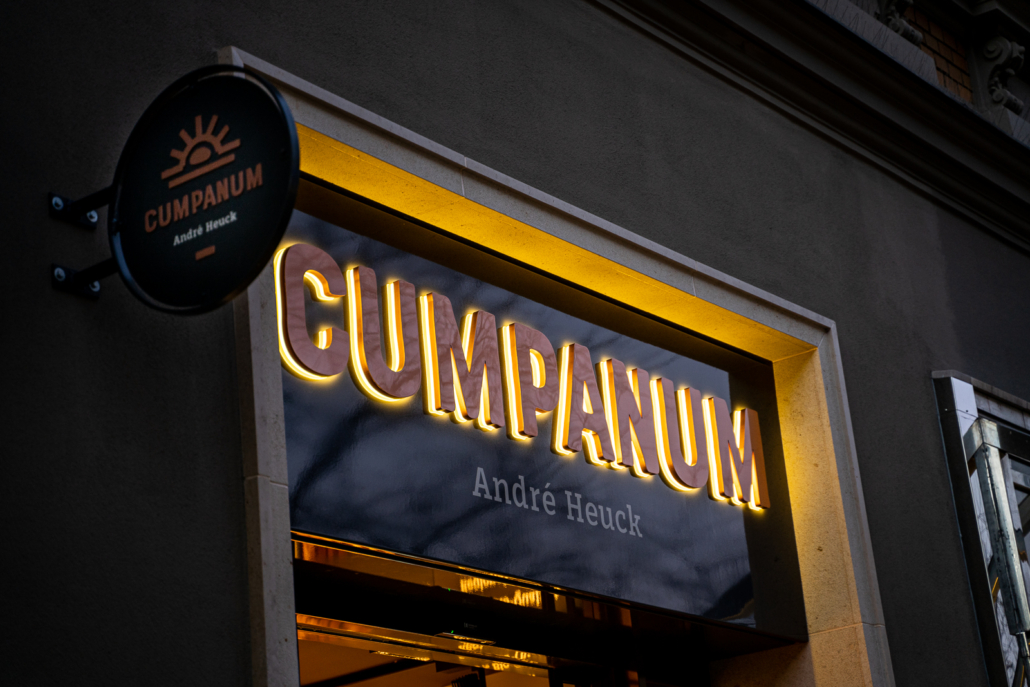

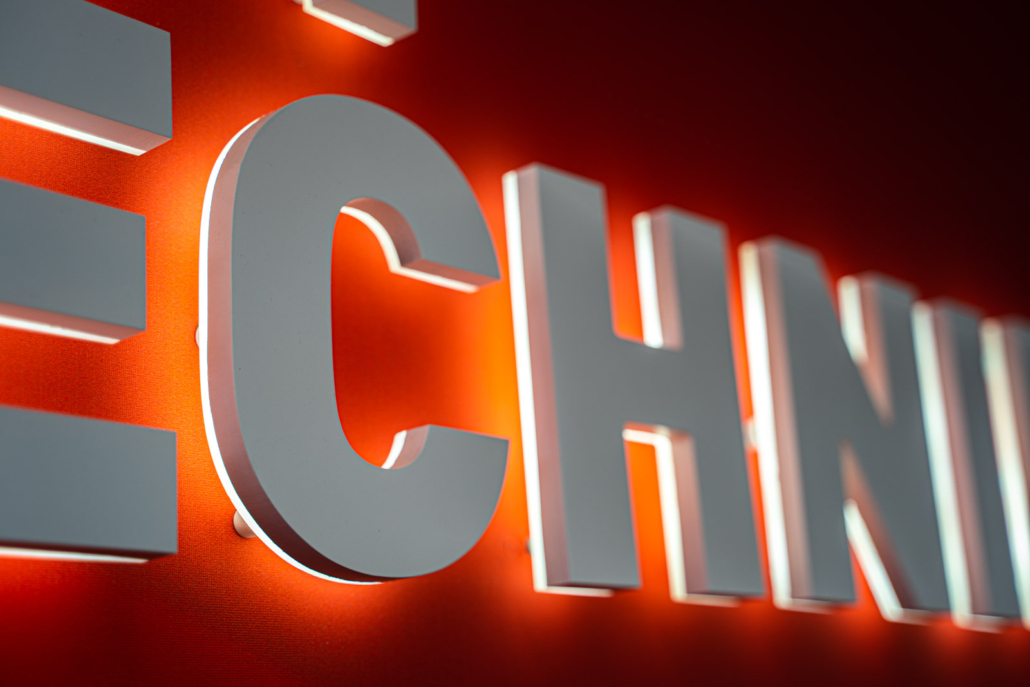

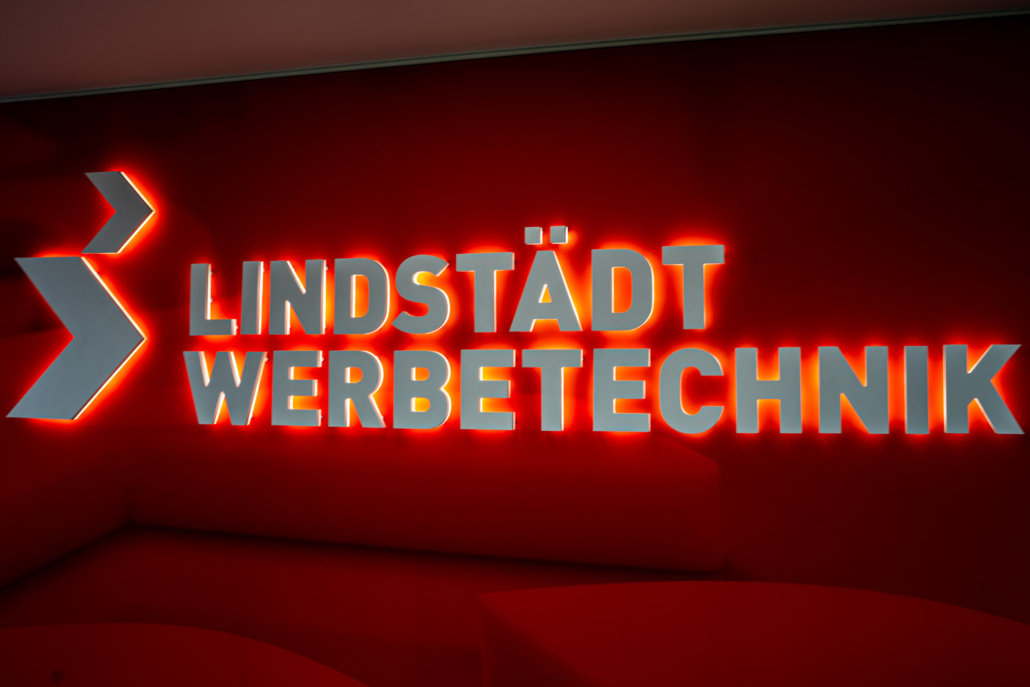

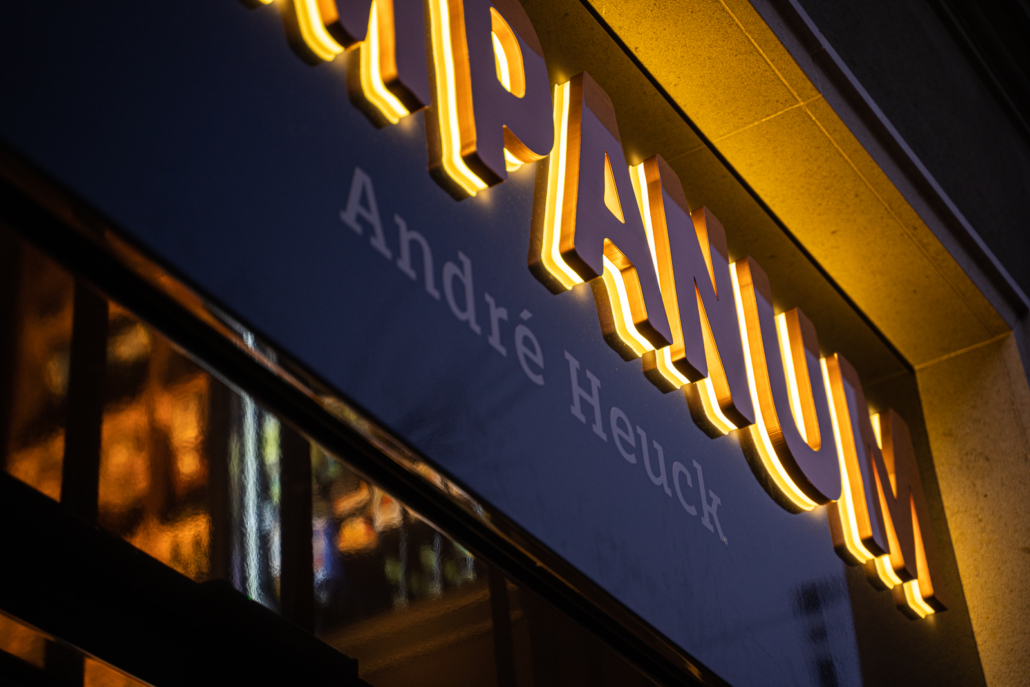

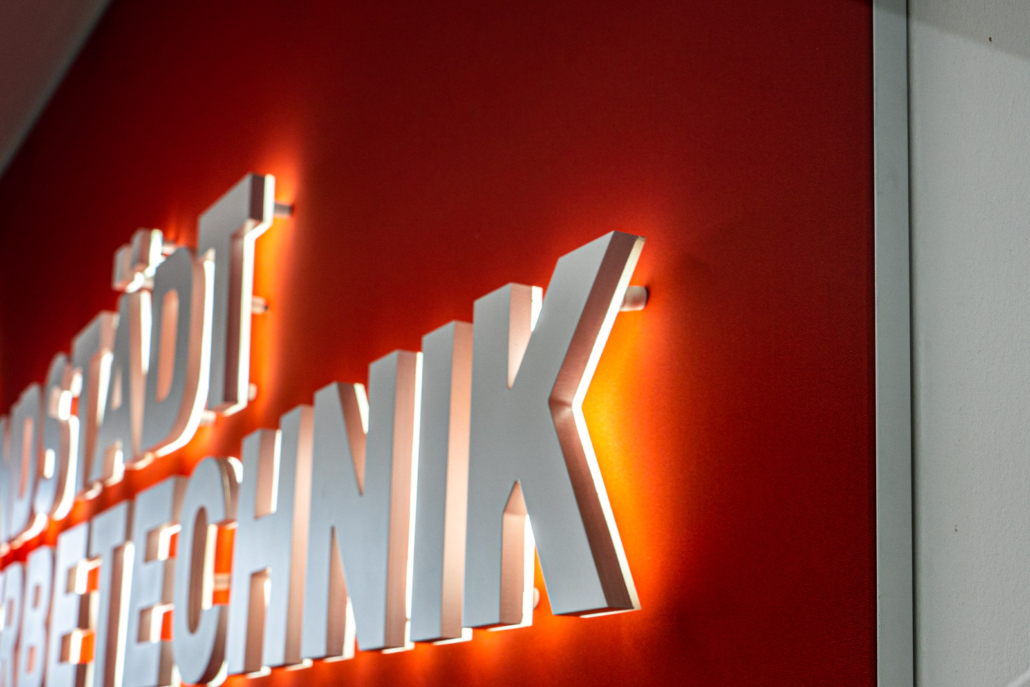

“ACRYL LED BS” Leuchtbuchstaben
rück- und seitenleuchtende Leuchtschrift

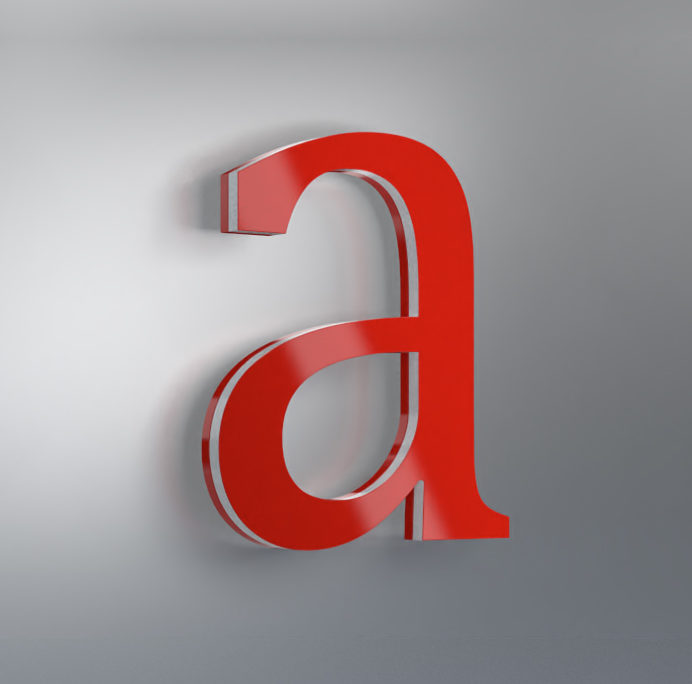

ACRYL LED BS – Detailansicht
ACRYL LED BS – Technische Daten
Gefräste Vollacrylbuchstaben mit seitlicher Beleuchtung und rückseitiger Leuchtkorona
Die Buchstabenkante wird seitlich zur Hälfte ablackiert und zur Hälfte durchleuchtet in weiß
Der Montageuntergrund sollte hell sein mit einem matten Oberflächenfinish
innenliegende LED Beleuchtung
Lichttemperatur wählbar zwischen 3000 oder 6500 Kelvin
inkl. Gewindestangen und Abstandstüllen zur schwebenden Montage
inkl. Trafo mit Niedervoltspannung
inkl. Lochbildzeichnung im Maßstab 1:1 zur einfachen Montage
-
- schlanke Bautiefe von nur 30 mm
- mögliche Buchstabenhöhe: 10 – 60 cm
- minimale Balkenstärke 18 mm
- starke LED Leuchtkraft
Acryl LED BS – Anwendungsbeispiele

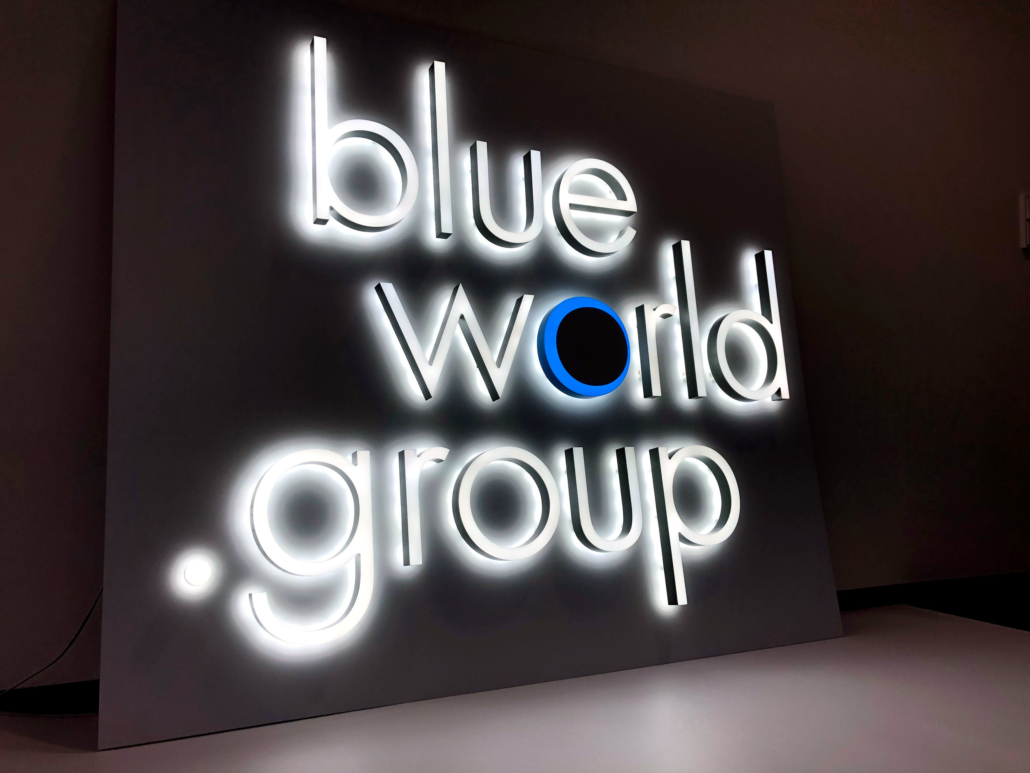

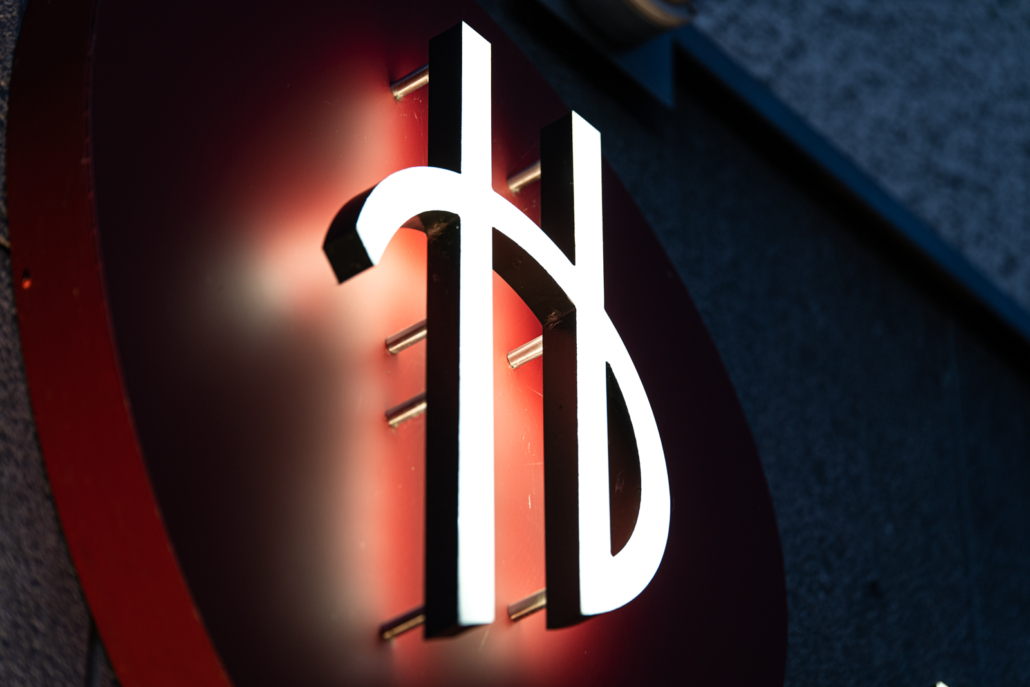

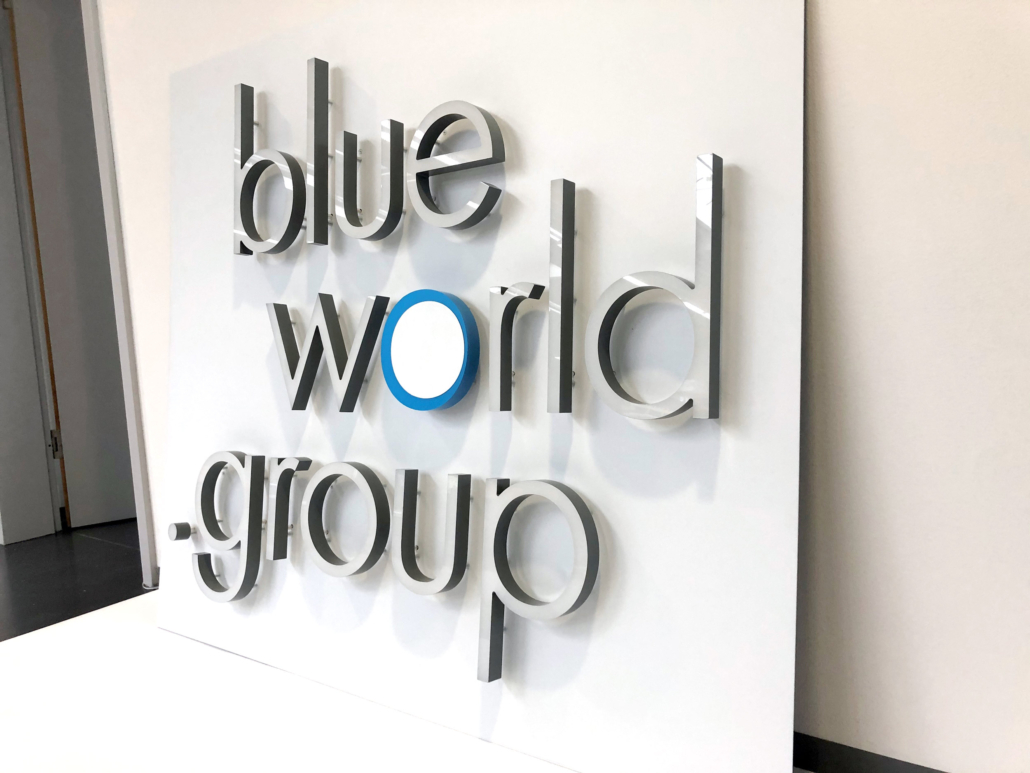

“ACRYL LED FB” Leuchtbuchstaben
front- und rückleuchtende Leuchtschrift
ACRYL LED FB – Detailansicht
ACRYL LED FB – Technische Daten
Gefräste Vollacrylbuchstaben mit vorder- und rückseitiger Beleuchtung
Die Buchstabenfront wird durchleuchtet und die Rückseite wird hinterleuchtet (Leuchtkorona)
Der Montageuntergrund sollte hell sein mit einem matten Oberflächenfinish
innenliegende LED Beleuchtung
Lichttemperatur wählbar zwischen 3000 oder 6500 Kelvin
inkl. Gewindestangen und Abstandstüllen zur schwebenden Montage
inkl. Trafo mit Niedervoltspannung
inkl. Lochbildzeichnung im Maßstab 1:1 zur einfachen Montage
-
- schlanke Bautiefe von nur 30 mm
- mögliche Buchstabenhöhe: 10 – 60 cm
- minimalste Balkenstärke 18 mm
- starke LED Leuchtkraft
Acryl LED FB – Anwendungsbeispiele
